Gasinstallation

Erfahrungen mit den DVGW-TRGI

Technische Regeln unterliegen einem stetigen Wandel. Das Hauptwerk für die Gasinstallation, die DVGW-TRGI, ist in der überarbeiteten Auflage seit September 2018 erhältlich. Viega hat in verschiedenen Gremien des DVGW mitgewirkt und die Erfahrungen als größter Systemanbieter für Gasinstallations-Systeme einbringen können.

Die Ausgabe 1972 wurde 1986 grundlegend überarbeitet und 1996 durch die gesetzlichen Vorgaben der Muster-Feuerungsverordnung ergänzt – das Ergebnis waren die DVGW-TRGI 1986 / 1996. 2000 wurden u. a. die passiven Maßnahmen zum Manipulationsschutz und zur vereinfachten Aufstellung von Haushalts-Gasgeräten hinzugefügt, 2003 dann – mit Verabschiedung des Beiblattes – die Gasströmungswächter. Diese Regelungen zur Erhöhung der Sicherheit wurden umfassend in die DVGW-TRGI 2008 eingearbeitet.

Abbildung oben: Häusliche Gasversorgung.

Erdgas wird durch Netzbetreiber rund um die Uhr in ausreichenden Mengen ins Haus geliefert – für den Nutzer entfallen die aufwändige Brennstoffbeschaffung und die Lagerung.

Im Umweltschutz kommt Erdgas im Vergleich zu anderen fossilen Energieträgern eine besondere Stellung zu
- Es wird beim Endverbraucher als Primärenergie eingesetzt – Energieverluste
und Schadstoffbelastungen sind relativ gering.
- Erdgas verbrennt mit Luft nahezu vollständig.
- Schadstoffbildender Schwefel und verwandte Verbindungen sind kaum
vorhanden.

Im Bereich der Raumbeheizung wird in Deutschland heute über 40 % Erdgas als Energieträger eingesetzt. Es werden weiterhin über 75 % der Neubauten mit Erdgasheizungen in Kombination mit erneuerbaren Energien gemäß EEWärmeG ausgestattet.
Heizungen mit zentraler Trinkwassererwärmung, Kochen und Wäschetrocknen
mit Erdgas haben sich etabliert. Neue Gasgeräte, wie Kamine, Infrarotstrahler
oder Terrassengrills erweitern ständig die Palette der häuslichen
Anwendungen und werden zunehmend nachgefragt.

Abbildung oben: Gasbetriebene Haushaltsgeräte

Erstellung von Gasinstallationen
Normen, Vorschriften und Regelwerke sind zu beachten, um Gasinstallationen fachgerecht erstellen zu können.

Dies sind vor allem
- Landesbauordnung
- Länderfeuerungsverordnung
- DVGW-TRGI 2018
- Produktinformationen der Hersteller

EnEV – eine Chance für Erdgasanwendungen
Entsprechend der Energieeinsparverordnung (EnEV) werden nur noch Niedrigenergiehäuser gebaut, bei denen der Heizenergieanteil immer geringer
wird. Die jeweilige Einbausituation bestimmt den Einsatz der Heiztechnik. Gas und
Ölheizungssysteme eignen sich besonders für die Abdeckung der Grund-Heizlast von Gebäuden, weil die Gesamtkosten (Heizungsanlage + Installation + Energieverbrauch) langfristig günstig sind, bei zunächst relativ hohen Investitionen. Technisch einfache Systeme wie Elektro-Heizungsanlagen sind dann angebracht, wenn die im Vergleich hohen Folgekosten für Energie durch die geringeren Investitionskosten kompensiert werden – z. B. für die Beheizung selten oder nur kurzzeitig benutzter Räume.

Der Energieträger Erdgas in Verbindung mit moderner Technikvielfalt eröffnet dem Fachhandwerker neue, interessante Möglichkeiten. Das Interesse der Verbraucher ist groß und ein breites Produktsortiment im Handel. Allerdings sind neue Systeme nicht selbsterklärend und werfen beim Nutzer Fragen auf, die nur vom Fachmann beantwortet werden können.

Viega Systemphilosophie

Anforderungen an eine »innovative Gasinstallation« im häuslichen Bereich
- Die Installation muss technisch einwandfrei, zugelassen und wirtschaftlich sein.
- Die Montagezeiten müssen kurz sein bei garantiert sicherer Verbindungstechnik.
- Pressverbinder müssen verfügbar sein für möglichst alle (metallenen) Rohrtypen / Armaturen, die für Gasinstallationen zugelassen sind.
- Gasleitungen müssen geeignet und zugelassen sein für die Installation in unzugänglichen Bereichen.
- Zusätzliche, außer denen in den Regelwerken geforderten, Sicherheitseinrichtungen sind nicht erforderlich.

Haus-Installationen
Viega Pressverbindersysteme ermöglichen die Erstellung kompletter Gasinstallationen ohne zeitaufwändiges Gewindeschneiden, Hartlöten und Schweißen.

- Profipress G / -XL – Pressverbinder aus Kupfer und Rotguss in Verbindung
mit weichen, halbharten und harten Kupferrohren
- Sanpress Inox G / -XL – Pressverbinder aus Edelstahl mit Edelstahlrohren
Werkstoffnummer 1.4401
- Megapress G – Pressverbinder aus unlegiertem Stahl in Verbindung mit
Stahlrohren nach DIN EN 10255, DIN EN 10216-1 und DIN EN 10217-1
- Geopress – Pressverbinder aus Rotguss in Verbindung mit PE- und PEX-
Rohrleitungen
- Geopress K – Pressverbinder aus Kunststoff in Verbindung mit PE- und
PE-X-Rohrleitungen

Für alle praxisüblichen Anwendungen – vom Anschluss an die Versorgungsleitung
bis zu Entnahmearmaturen – sind Bauteile lieferbar z. B. Anbohrarmaturen für den Anschluss der Hausanschlussleitung an die Versorgungsleitung, Gaszählerkugelhähne, Gasströmungswächter, Gassteckdosen.

Anbohrarmatur

• Für Gas- und Wasser-Hausanschlüsse mit PE-Rohren
• Mit Absperrventil

Abbildung oben: Häusliche Gasinstallationen - Produktanwendungen.

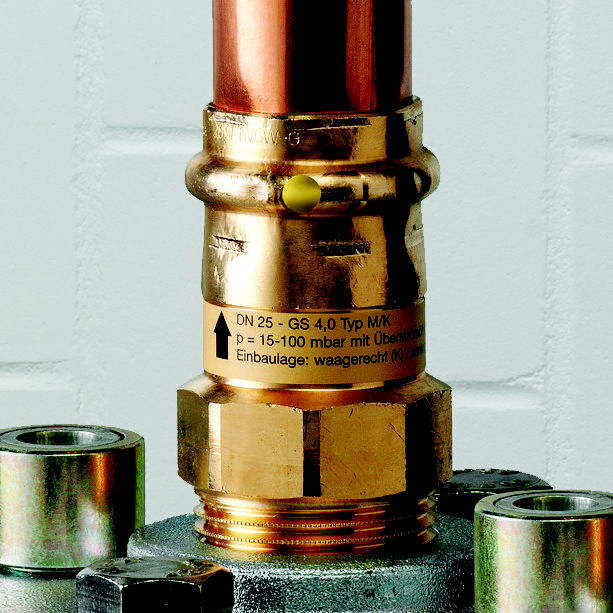

Gasströmungswächter

• Lageunabhängig
• Absperrung des Gasflusses, wenn der Gasvolumenstrom
  einen vorgegebenen Wert infolge nicht bestimmungsgemäßen
  Gasaustrittes überschreitet

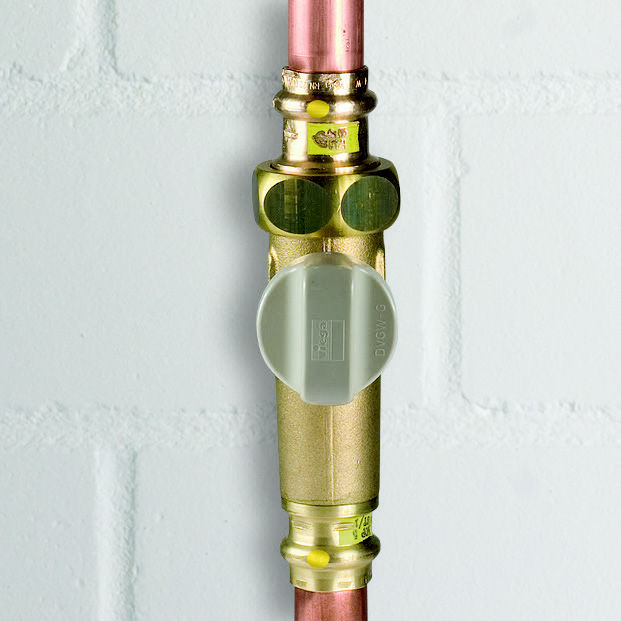

Gasgerätekugelhahn

• Mit integrierter Thermischer Absperreinrichtung (TAE)
• Für Heizgeräte und Warmwassererwärmer
• Sicherheitssperre einrastend

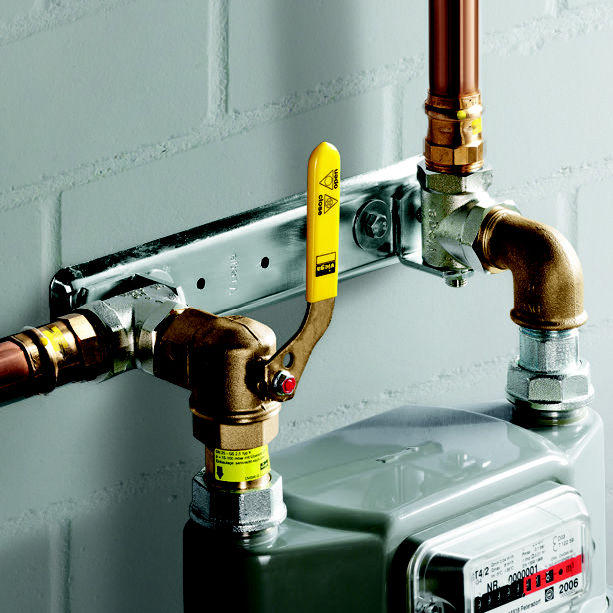

Zweistutzengaszähler

• Montageeinheit mit Kugelhahn
• Vormontierte Verschraubungen für Gaszähler
• Integrierter GS – Nennwerte [m3/h]: 2,5 / 4,0 / 6,0 –
  darf nur in Mehrfamilienhäusern eingesetzt werden
• Definiertes Stichmaß für schnelle Montage

Außenanschluss von Gasgeräten
Das Profipress G-Installationssystem mit Pressverbindern aus Kupfer und
Rotguss in Verbindung mit Kupferrohren ist geeignet für die Ausführung von
Gasleitungen, die durch Außenwände von Gebäuden, direkt ins Erdreich
geführt werden.

Die TRGI formuliert folgende Anforderungen und Erleichterungen
- Die Außenwanddurchführung muss gas- und wasserdicht sein.
- Kupferrohre mit Stegmantel müssen im Bereich der Außenwanddurchführung
abgemantelt und der Übergang mit Schrumpfmaterial abgedichtet
werden.
- Vor der Außenwanddurchführung muss in die durchgehende Kupferrohrleitung
ein Isolierstück nach DVGW-TRGI 2018, Punkt 5.3.2.2 eingebaut
werden.
- Korrosionsschutz ist aufzubringen nach DVGW-TRGI 2018.

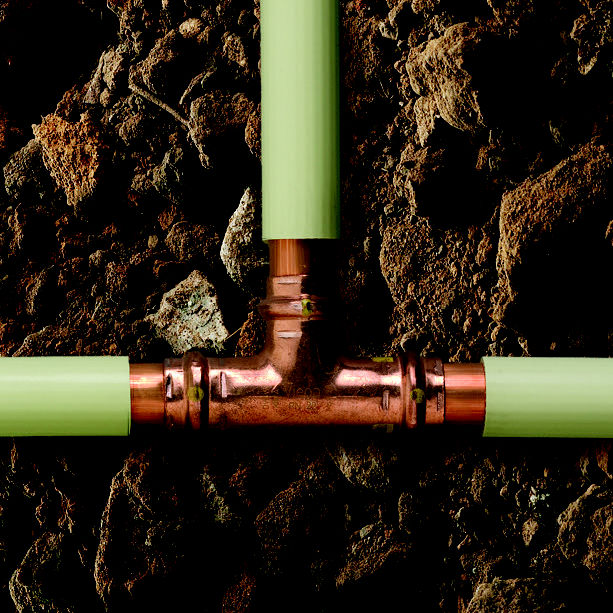

Profipress G-T-Stück

• Aus Kupfer
• Mit SC-Contur
• Für den Einsatz im Erdreich in Verbindung mit WICU-Rohren und bauseitigem Korrosionsschutz nach TRGI 2018 Punkt 5.2.7.1
• Für den Anschluss von Gasgeräte
• zur Verwendung im Freien

Gassteckdose

• Für Gasteckschlauch mit Stecker nach DIN 3383-1
• Für Gasgeräte bis QNB = 13 kW
• Integrierte TAE

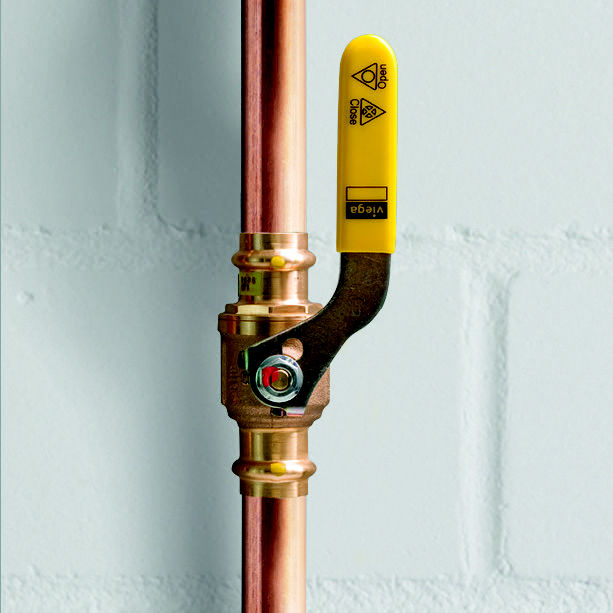

Gaskugelhahn

• Anwendungsbereich: Einzelzuleitungsabsperrung, z. B. für den Anschluss einer UP-Gassteckdose im Freien
• Direkter Pressanschluss
• Minimale Anzahl von Verbindungen
