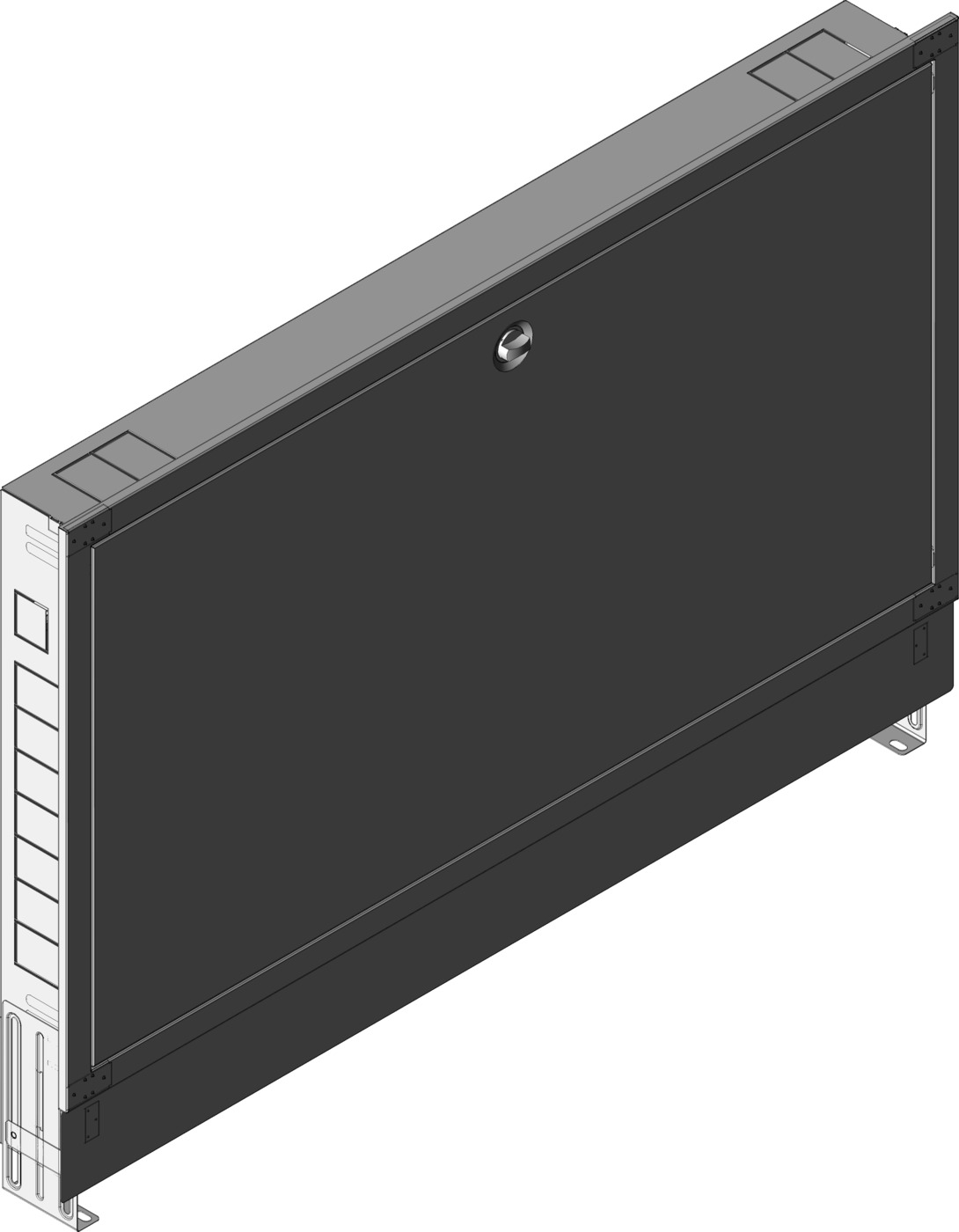

UP-Verteilerschrank

UP-Verteilerschrank

Einbautiefe von 110–150 mm
  • für Fonterra-​Flächentemperierung
  • geeignet für Heizkreisverteiler Modell 1010
  • Stahlblech feuerverzinkt/verkehrsweiß=RAL 9016
  • höhenverstellbar von 762–942 mm, Rahmenhöhe 677 mm, Abschlussblende 107 mm

Ausstattung

Rahmen und Tür, Abschlussblende abnehmbar für sichere Rohrführung im Anschlussbereich, Universalhalterung für Heizkreisverteiler, Hutschiene zur Aufnahme von Regelungskomponenten

Modell 1295

Artikeltabelle

Typ L1 L2 Vw Vs VZ VWw VD VDW VR VE Artikel Menge
560 535 595 ≤7 ≤4 ≤6 ≤3 ≤4 ≤4 1 836 511
700 685 745 ≤10 ≤7 ≤9 ≤6 ≤7 ≤3 ≤7 1 836 528
1000 985 1045 ≤12 ≤12 ≤12 ≤12 ≤12 ≤9 ≤12 1 836 535
1200 1135 1195 ≤12 1 836 542

Vw = Verteileranschluss waagerecht
Vs = Verteileranschluss senkrecht
VZ = Verteileranschluss + Zonenventil waagerecht
VWw = Verteileranschluss + Wärmemengenzähler waagerecht
VD = Verteileranschluss + Differenzdruckregler waagerecht
VDW = Verteileranschluss + Differenzdruckregler + Wärmemengenzähler waagerecht
VR = Verteileranschluss mit Regelstation Modell 1254.2

Lagerschilder - Etikett und Karton

Typ L1 L2 Vw Vs VZ VWw VD VDW VR Lagerschilder (Karton) Lagerschilder (Etikett) Artikel
560 535 595 ≤7 ≤4 ≤6 ≤3 ≤4 ≤4 836 511
700 685 745 ≤10 ≤7 ≤9 ≤6 ≤7 ≤3 ≤7 836 528
1000 985 1045 ≤12 ≤12 ≤12 ≤12 ≤12 ≤9 ≤12 836 535
1200 1135 1195 ≤12 836 542

Downloads

Gebrauchsanleitungen

Gebrauchsanleitung

Gebrauchsanleitung UP-Verteilerschrank

Download

Gebrauchsanleitung UP-Verteilerschrank

Dateigröße: 1 MB Dateityp: PDF
