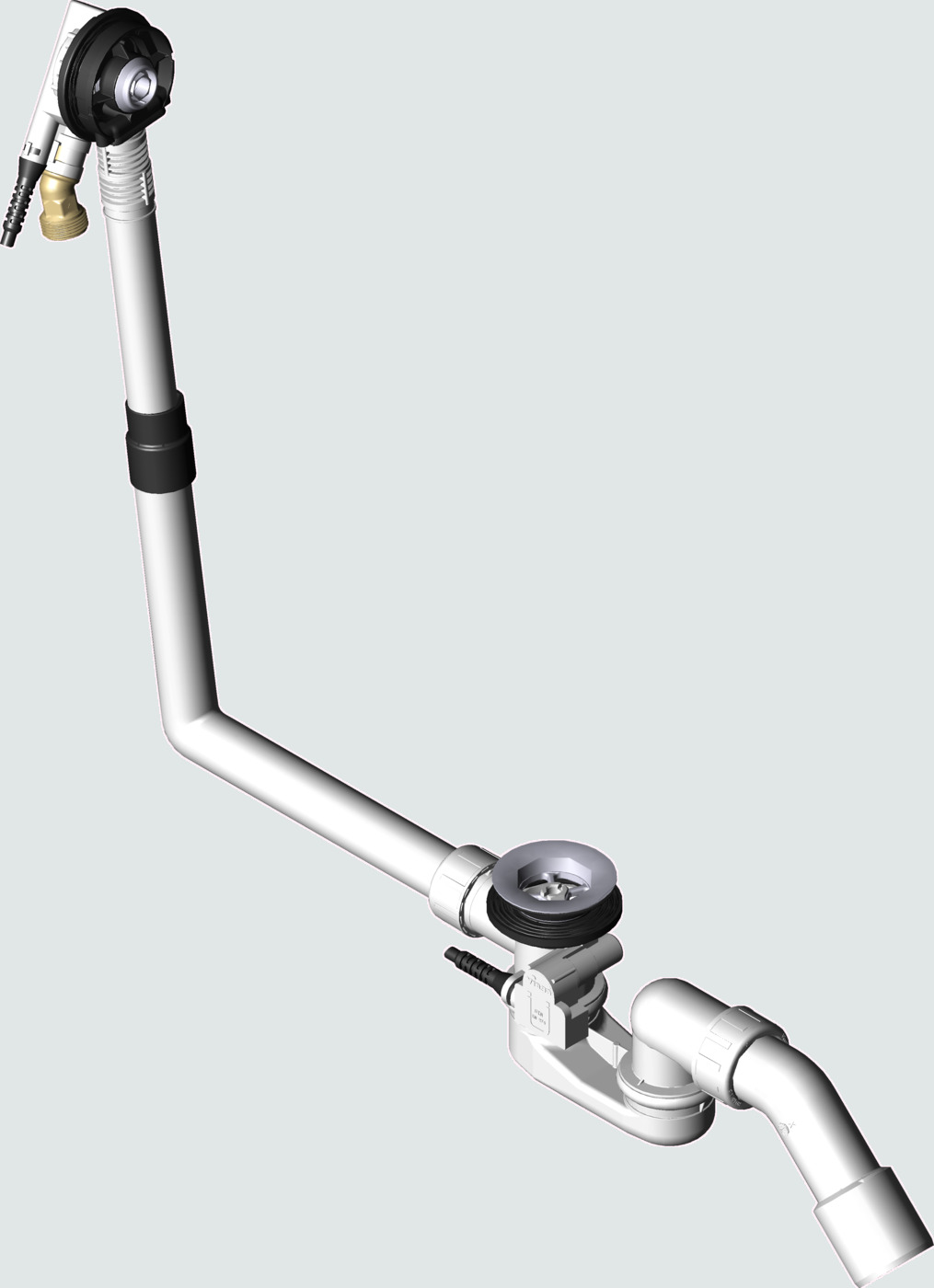

Multiplex Trio-Ab-/Überlauf

Funktionseinheit
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne

Zulaufflansch, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt

Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s

Siehe aktuelle Übersicht der Verwendungshinweise.
nach DIN EN 274

Modell 6161.52

Artikeltabelle

DN	BZL	L	H	BS	B52	VE	Artikel	Menge
DN	BZL	L	H	BS	B52	VE	Artikel	Menge
40/50	560	100–260	180–400	✓	✓	10	725 778

DN	BZL	L	H	BS	B52	Lagerschilder (Karton)	Lagerschilder (Etikett)	Artikel
DN	BZL	L	H	BS	B52	Lagerschilder (Karton)	Lagerschilder (Etikett)	Artikel
40/50	560	100–260	180–400	✓	✓			725 778

Artikelnummer	Zertifikat	Zertifikatsnummer	Land Sprache
Artikelnummer	Zertifikat	Zertifikatsnummer	Land Sprache
725778, 727970, 727987, 727758, 727741, 727734, 727703, 727710, 727727, 727949, 727956, 727666, 727673, 727680, 727697	CARSO CARSO Certificate of sanitary conformity	21 ACC LY 842	Frankreich Französisch
320881, 274528, 273583, 309183, 725778, 727970, 727987, 727758, 727741, 727734, 728090, 728106, 725792, 725822	KIWA KIWA Product Certificate	K6513	Niederlande Englisch
320881, 274528, 273583, 309183, 725778, 727970, 727987, 727758, 727741, 727734, 728090, 728106, 725792, 725822	KIWA KIWA Product Certificate	K6513	Niederlande Niederländisch

0 Ergebnisse

Gebrauchsanleitung

Download

Dateigröße: 807 KB Dateityp: PDF
