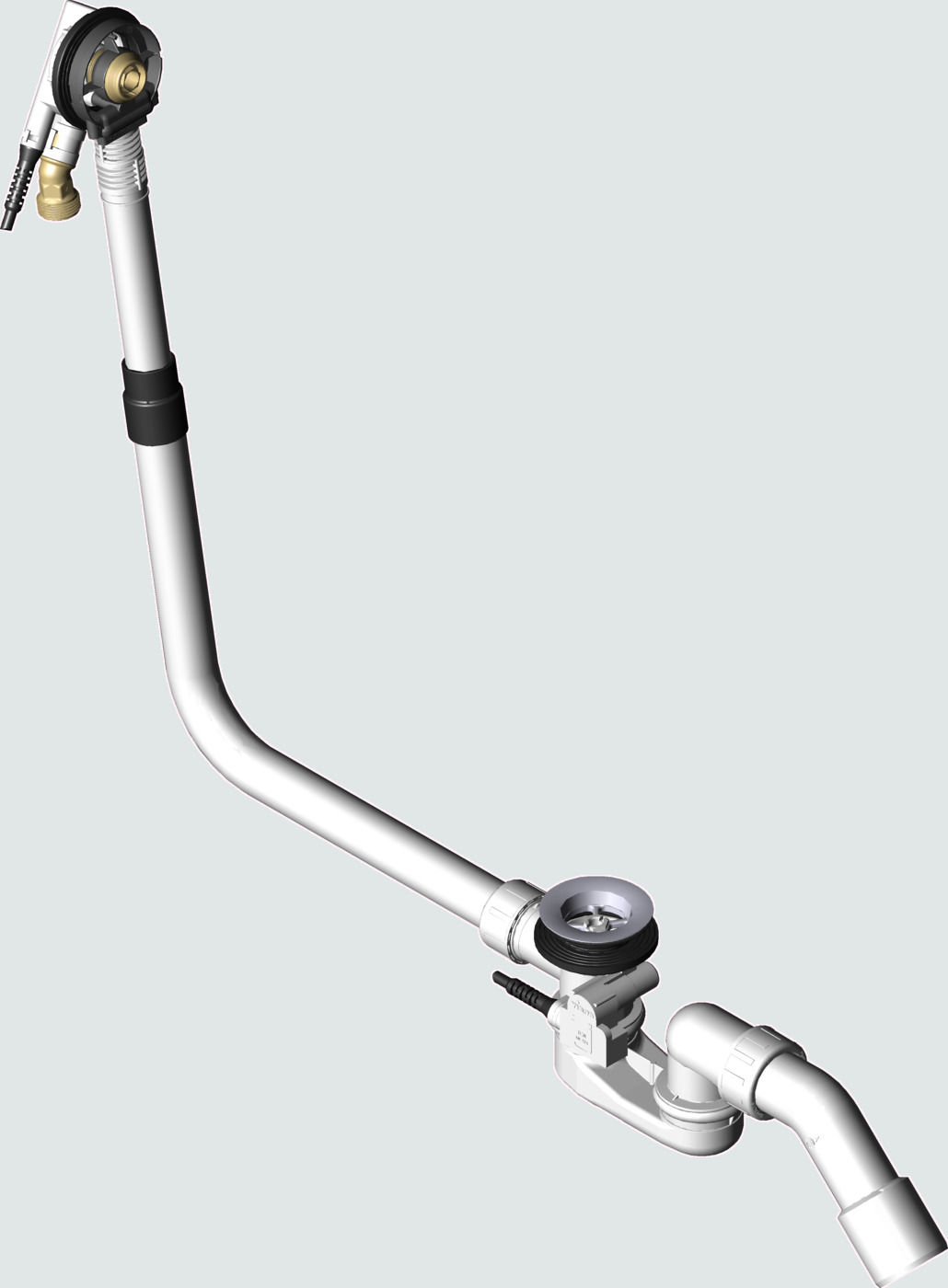

Multiplex Trio-Ab-/Überlauf

Multiplex Trio-Ab-/Überlauf

Funk­tionseinheit
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
  • für Wasserzulauf durch Über­laufkörper
  • Kunststoff
  • ohne: Drehrosette, Überlaufrosette, Ventilkegel

Ausstattung

Zulaufflansch, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt

Technische Daten

Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s

Hinweis

Siehe aktuelle Übersicht der Verwendungshinweise.
nach DIN EN 274

Modell 6161.62

Artikeltabelle

DN BZL L H BM B52 VE Artikel Menge
40/50 725 130–370 180–430 ✓ ✓ 5 727 970

BZL = Bowdenzug-​Länge
BM = Badewanne Mittelanschluss
B52 = für Badewanne mit Ablaufloch-Ø 52

Lagerschilder - Etikett und Karton

DN BZL L H BM B52 Lagerschilder (Karton) Lagerschilder (Etikett) Artikel
40/50 725 130–370 180–430 ✓ ✓ 727 970

Zertifikate

Zertifikat Zertifikatsnummer Land
Sprache
CARSO Certificate of sanitary conformity
 21 ACC LY 842 Frankreich
Französisch
KIWA Product Certificate
 K6513 Niederlande
Englisch
KIWA Product Certificate
 K6513 Niederlande
Niederländisch
WRAS Certificate
 2003048 Vereinigtes Königreich
Englisch
