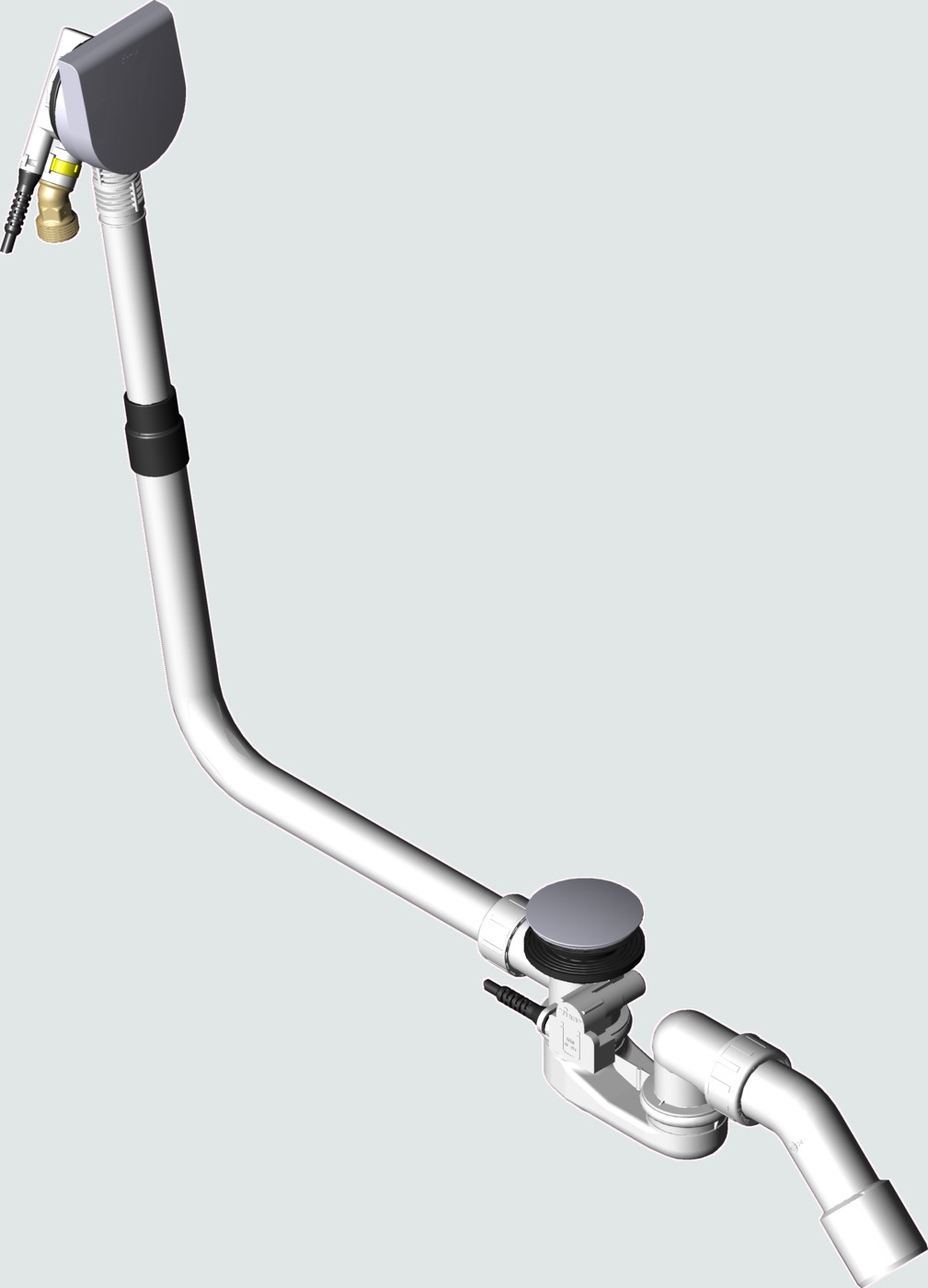

Multiplex Trio-Ab-/Überlauf

Multiplex Trio-Ab-/Überlauf

Visign MT9
Wasserstandsanhebung plus 5 cm
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
  • für Wasserzulauf durch Über­laufkörper
  • Kunststoff
  • wahlweise Erhöhung des Wasserstands

Ausstattung

Überlaufrosette, Drehrosette verchromt, Ventilkegel verchromt, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt

Technische Daten

Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s

Hinweis

Siehe aktuelle Übersicht der Verwendungshinweise.

Modell 6170.11

Artikel

DN BZL L H BM B52 Ausführung VE Artikel Menge
40/50 725 130–370 180–430 ✓ ✓ verchromt 10 733 605

BZL = Bowdenzug-​Länge
BM = Badewanne Mittelanschluss
B52 = für Badewanne mit Ablaufloch-Ø 52

Etiketten

DN BZL L H BM B52 Ausführung Lagerschilder (Karton) Herunterladen Lagerschilder (Etikett) Herunterladen Artikel
40/50 725 130–370 180–430 ✓ ✓ verchromt 733 605

CAD-Dateien

  • Mit der linken Maustaste drehen
  • Mit der rechten Maustaste bewegen
  • Mit Mausrad zoomen
  • Mit einem Finger drehen
  • Mit zwei Fingern bewegen
  • Zum Zoomen drücken

(Bitte auswählen)

DN BZL L H BM B52 Ausführung Dateigröße Herunterladen Artikel
40/50 725 130–370 180–430 ✓ ✓ verchromt 13 MB Herunterladen 733 605

BZL = Bowdenzug-​Länge
BM = Badewanne Mittelanschluss
B52 = für Badewanne mit Ablaufloch-Ø 52

Downloads

Anleitungen

Multiplex Trio-Ab-/Überlauf Visign MT9

Benutzerinformationen mit einer Beschreibung des Produktes, einer Anleitung zur fachgerechten Montage für Installateure und Bedienungs- und Pflegehinweisen für Endverbraucher.
Dateigröße: 3 MB
Dateityp: PDF
Download
