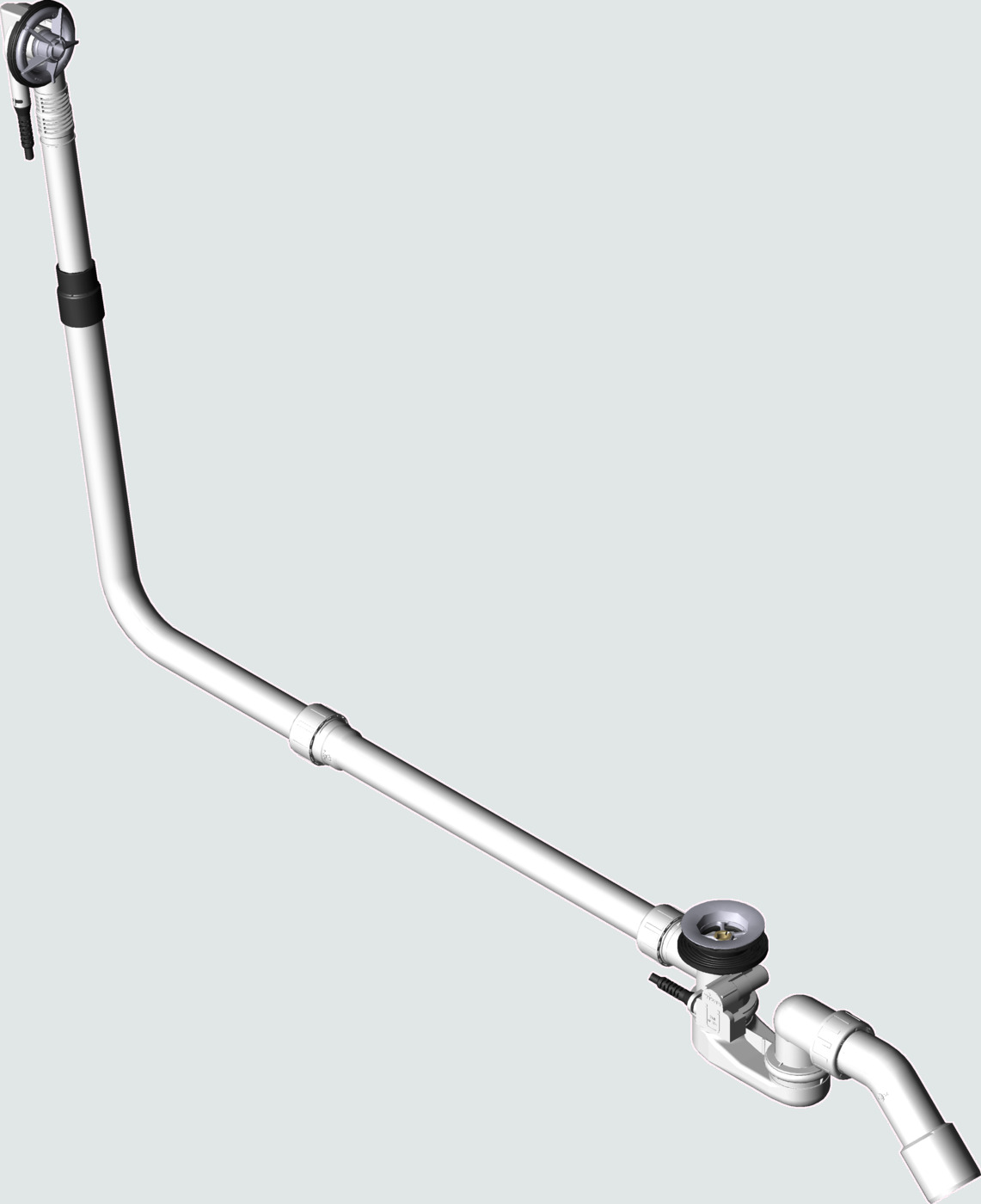

Multiplex-Ab-/Überlauf

Modell 6163.2

Multiplex-Ab-/Überlauf

Funk­tionseinheit
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
  • ohne: Drehrosette, Ventilkegel

Ausstattung

Geruchverschluss, Ablaufbogen 45°, Ventil verchromt

Technische Daten

Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s

Hinweis

Siehe aktuelle Übersicht der Verwendungshinweise!
güteüberwacht nach DIN EN 274

Modell 6163.2



Artikeltabelle

Artikel Menge
308 889
DN BZL L H B52 VE
40/50 1070 130–680 180–480 10
BZL = Bowdenzug-​Länge
= Badewanne Überlänge
B52 = für Badewanne mit Ablaufloch-Ø 52

Lagerschilder - Etikett und Karton

Artikel
308 889
DN BZL L H B52 Lagerschilder (Karton) Lagerschilder (Etikett)
40/50 1070 130–680 180–480
BZL = Bowdenzug-​Länge
= Badewanne Überlänge
B52 = für Badewanne mit Ablaufloch-Ø 52

CAD-Dateien

Hintergrund Licht Model type
Weiß Hellgrau Blaugrau Mittelgrau Dunkelgrau
Headlights Toplights Licht aus
Model type flat Model type tiles 1 Model type tiles 2

Dateiformat
(Bitte auswählen)

Artikel
308 889
DN BZL L H B52 Dateigröße
40/50 1070 130–680 180–480 2,7 MB
BZL = Bowdenzug-​Länge
= Badewanne Überlänge
B52 = für Badewanne mit Ablaufloch-Ø 52
