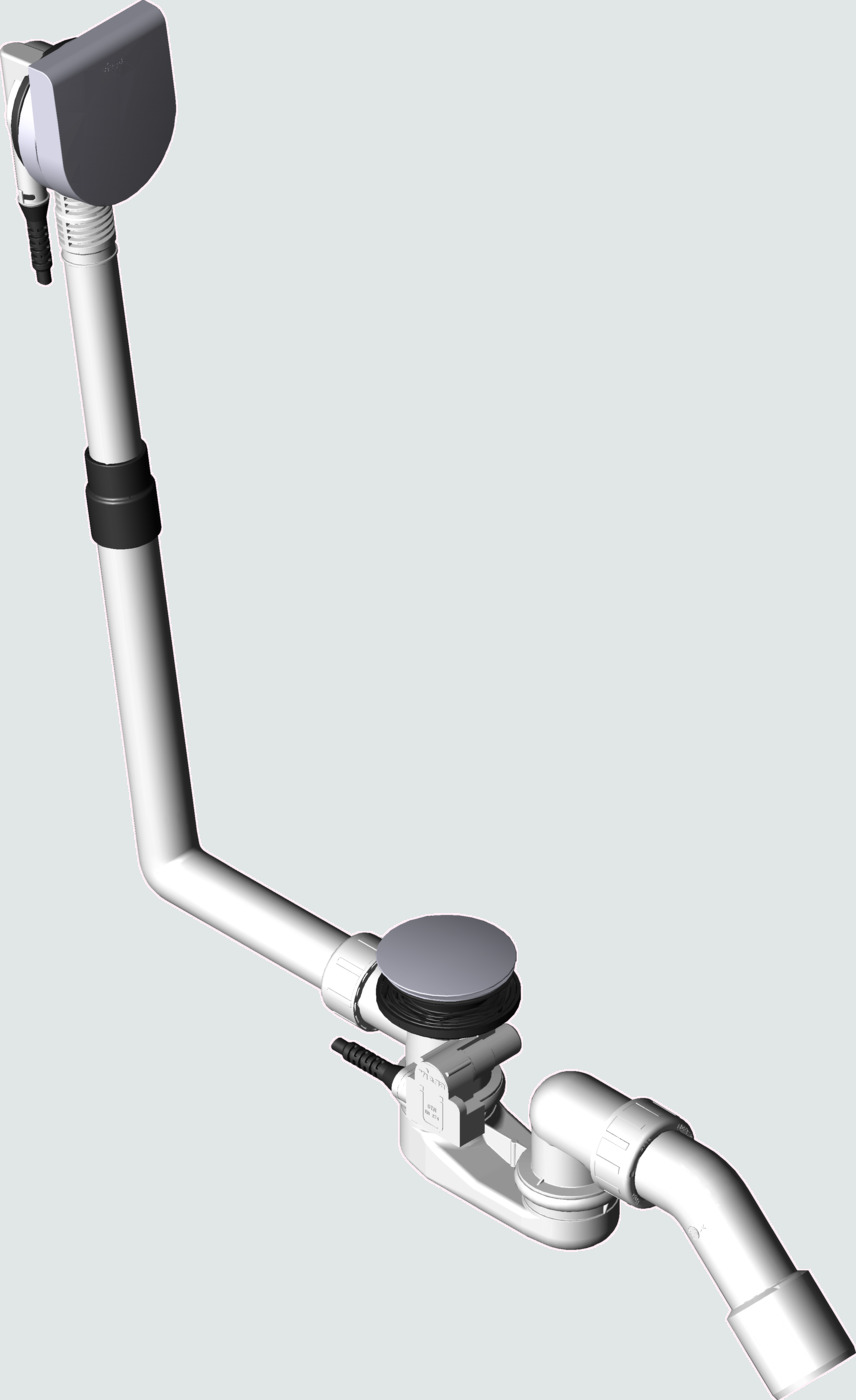

Multiplex-Ab-/Überlauf

Multiplex-Ab-/Überlauf

Visign M9
Wasserstandsanhebung plus 5 cm
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
  • Kunststoff
  • wahlweise Erhöhung des Wasserstands

Ausstattung

Überlaufrosette, Drehrosette, Ventilkegel, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt

Technische Daten

Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s

Hinweis

Siehe aktuelle Übersicht der Verwendungshinweise.

Modell 6171.10

Artikel

DN BZL L H BS B52 VE Artikel Menge
40/50 560 100–260 180–400 ✓ ✓ 5 724 566

BZL = Bowdenzug-​Länge
BS = Badewanne Standard
B52 = für Badewanne mit Ablaufloch-Ø 52

Etiketten

DN BZL L H BS B52 Lagerschilder (Karton) Herunterladen Lagerschilder (Etikett) Herunterladen Artikel
40/50 560 100–260 180–400 ✓ ✓ 724 566

CAD-Dateien

  • Mit der linken Maustaste drehen
  • Mit der rechten Maustaste bewegen
  • Mit Mausrad zoomen
  • Mit einem Finger drehen
  • Mit zwei Fingern bewegen
  • Zum Zoomen drücken

(Bitte auswählen)

DN BZL L H BS B52 Dateigröße Herunterladen Artikel
40/50 560 100–260 180–400 ✓ ✓ 4 MB Herunterladen 724 566

BZL = Bowdenzug-​Länge
BS = Badewanne Standard
B52 = für Badewanne mit Ablaufloch-Ø 52

Downloads

Anleitungen

Multiplex-Ab-/Überlauf Visign M9

Benutzerinformationen mit einer Beschreibung des Produktes, einer Anleitung zur fachgerechten Montage für Installateure und Bedienungs- und Pflegehinweisen für Endverbraucher.
Dateigröße: 644 KB
Dateityp: PDF
Download
