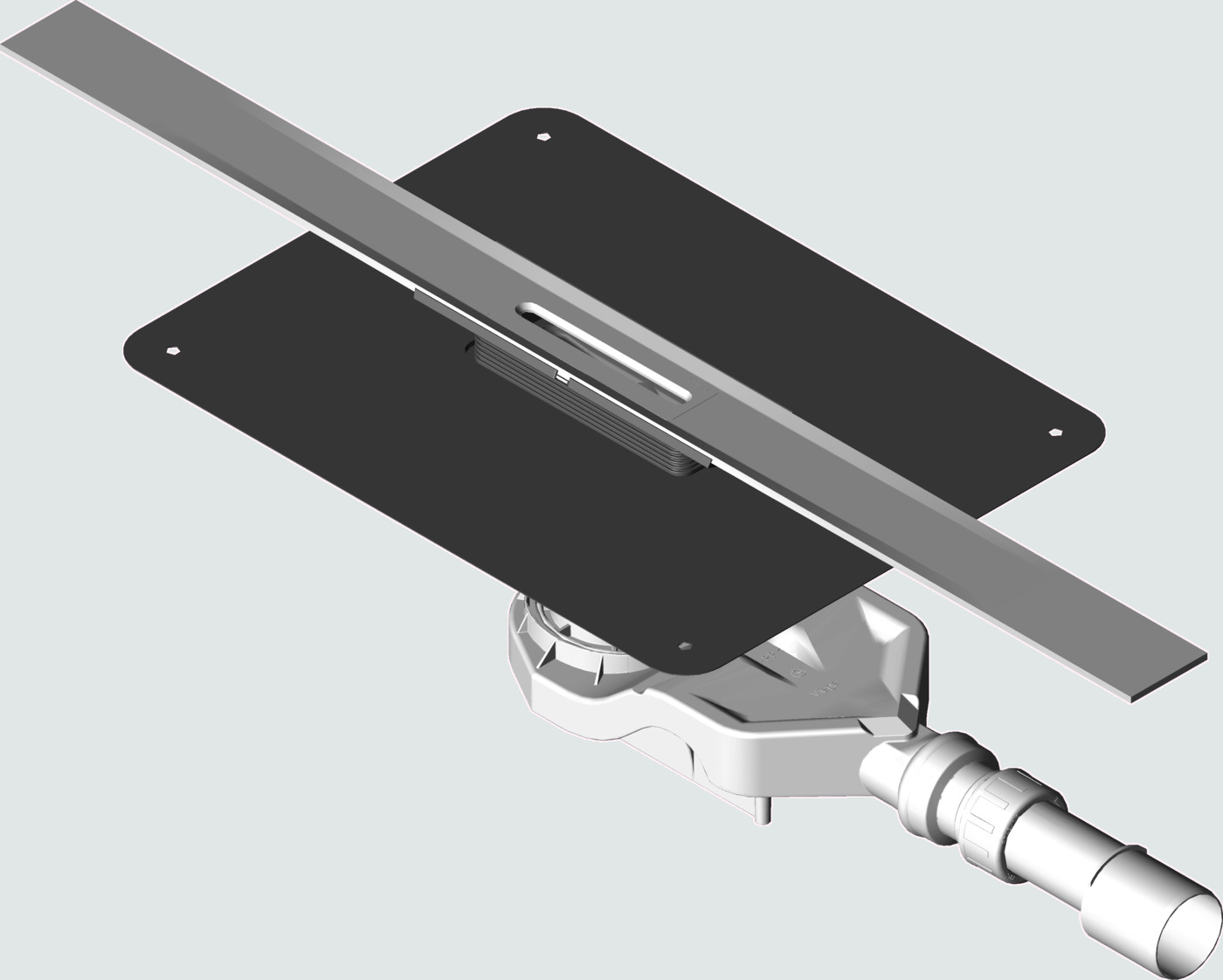

Advantix Cleviva-Duschrinne
Advantix Cleviva-Duschrinne
mit Advantix-Einleger Visign C1
(Sanierungsmodell)
Sperrwasserhöhe 25 mm
Ablaufleistung Anstauhöhe 10 mm 0,4–0,5 l/s
Ablaufleistung Anstauhöhe 20 mm 0,45–0,55 l/s
Bei diesem Ablaufmodell ist aufgrund der hohen Position des Anschlussrohrs keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!
güteüberwacht nach DIN EN 1253
Modell 4981.11
(Sanierungsmodell)
- für Verbundabdichtung (geflieste Dusche), Verlaufsbeschichtung
- nicht geeignet für Advantix-Rohrdurchführung Modell 4923.5
- Edelstahl 1.4301
Ausstattung
Duschrinnen-Profil, Einleger, Geruchverschluss, Montageflansch, Abdichtungsmanschette werkseitig vormontiert, Höhenausgleichsstück, Ablaufrohr, Siebeinsatz, BefestigungssetTechnische Daten
Belastungsklasse K=300 kgSperrwasserhöhe 25 mm
Ablaufleistung Anstauhöhe 10 mm 0,4–0,5 l/s
Ablaufleistung Anstauhöhe 20 mm 0,45–0,55 l/s
Hinweis
Die angegebene Ablaufleistung wird mit Siebeinsatz erreicht.Bei diesem Ablaufmodell ist aufgrund der hohen Position des Anschlussrohrs keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!
güteüberwacht nach DIN EN 1253
Modell 4981.11
Artikeltabelle
| L | BH | DN | Ausführung | VE | Artikel | Menge | |
|---|---|---|---|---|---|---|---|
| 800 | 70–155 | 40/50 | gebürstet | 1 | 794 491 |
|
|
| 1000 | 70–155 | 40/50 | gebürstet | 1 | 794 507 |
|
|
| 1200 | 70–155 | 40/50 | gebürstet | 1 | 794 514 |
|
|
