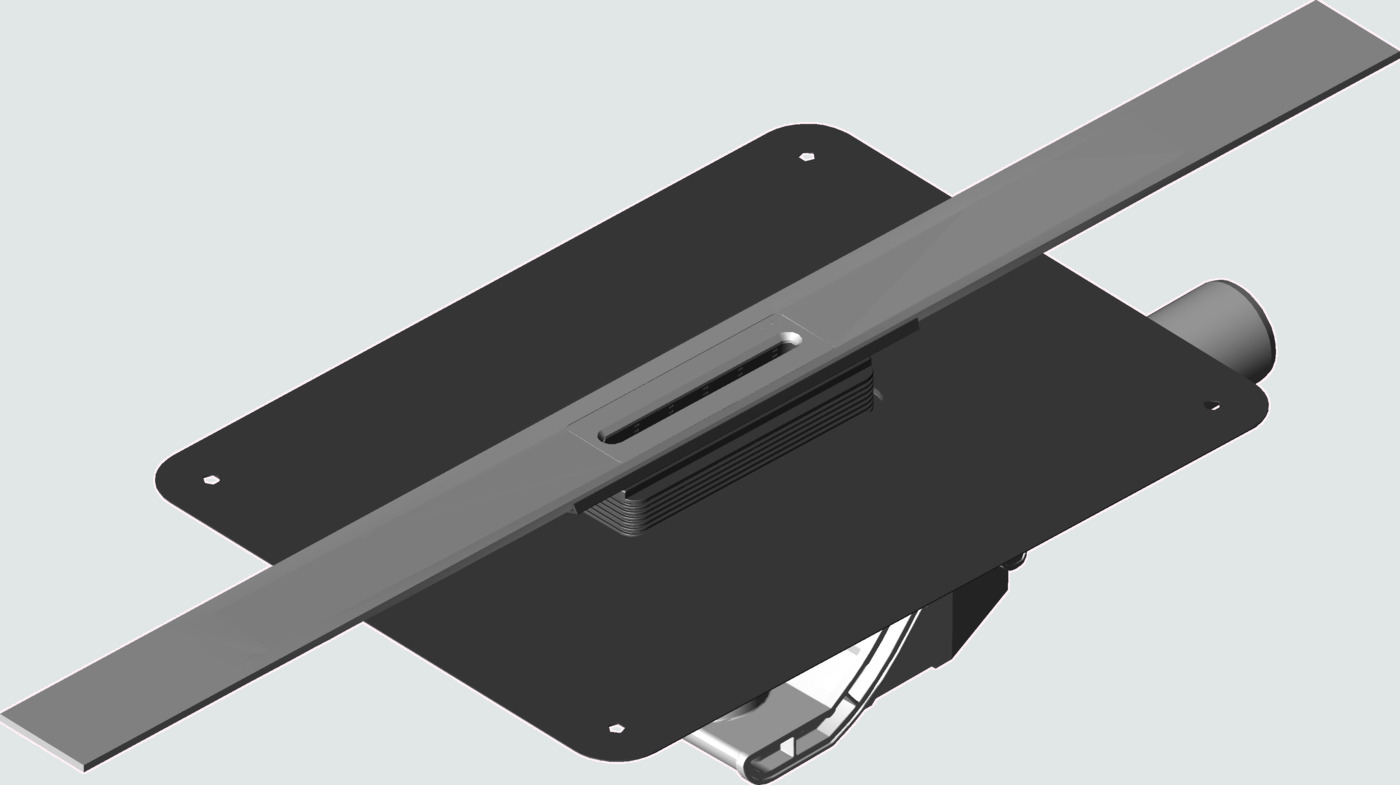

Advantix Cleviva-Duschrinne

mit Advantix-Einleger Visign C1

für Verbundabdichtung (geflieste Dusche), Verlaufsbeschichtung
Edelstahl 1.4301

Ausstattung

Duschrinnen-Profil, Einleger, Geruchverschluss, Montageflansch, Abdichtungsmanschette werkseitig vormontiert, Höhenausgleichsstück, Ablaufrohr, Siebeinsatz, Befestigungsset

Technische Daten

Belastungsklasse K=300 kg
Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 10 mm 0,5–0,65 l/s
Ablaufleistung Anstauhöhe 20 mm 0,55–0,7 l/s

Hinweis

Die angegebene Ablaufleistung wird mit Siebeinsatz erreicht.
Bei diesem Ablaufmodell ist aufgrund der hohen Position des Anschlussrohrs keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!
güteüberwacht nach DIN EN 1253

Modell 4981.10

Ersatzteile anzeigen

Gebrauchsanleitung

Artikeltabelle

L	BH	DN	Ausführung	VE	Artikel	Menge
L	BH	DN	Ausführung	VE	Artikel	Menge
800	95–155	40/50	gebürstet	1	794 460
1000	95–155	40/50	gebürstet	1	794 477
1200	95–155	40/50	gebürstet	1	794 484

Lagerschilder - Etikett und Karton

L	BH	DN	Ausführung	Lagerschilder (Karton)	Lagerschilder (Etikett)	Artikel
L	BH	DN	Ausführung	Lagerschilder (Karton)	Lagerschilder (Etikett)	Artikel
800	95–155	40/50	gebürstet			794 460
1000	95–155	40/50	gebürstet			794 477
1200	95–155	40/50	gebürstet			794 484

CAD-Dateien

(Bitte auswählen)

L	BH	DN	Ausführung	Dateigröße	Artikel
L	BH	DN	Ausführung	Dateigröße	Artikel
800	95–155	40/50	gebürstet	2 MB	794 460
1000	95–155	40/50	gebürstet	2 MB	794 477
1200	95–155	40/50	gebürstet	2 MB	794 484

Zertifikate

Artikelnummer	Zertifikat	Zertifikatsnummer	Land Sprache
Artikelnummer	Zertifikat	Zertifikatsnummer	Land Sprache
686277, 708917, 708924, 686284, 686291, 106003, 284817, 488987, 489038, 488994, 554026, 554033, 534479, 554866, 555467, 554040, 554859, 534486, 285043, 285050, 557201, 557188, 557195, 284619, 556914, 737498, 737399, 736972, 737009, 736965, 736989, 736996, 737016, 737054, 737047, 737023, 737030, 737597, 736552, 736651, 736644, 736576, 736583, 736569, 686352, 686376, 736590, 686345, 708931, 737573, 736804, 736828, 736811, 736842, 736835, 737061, 737108, 737078, 737092, 737085, 745356, 745394, 745370, 745387, 745363, 745400, 737153, 737191, 737160, 737184, 737177, 737207, 737221, 737214, 737238, 737245, 737269, 737276, 737252, 737290, 737283, 737320, 737337, 737344, 737313, 737306, 737351, 737368, 737375, 737382, 737412, 737405, 737436, 737429, 737443, 737450, 737467, 737474, 737481, 737542, 737504, 737535, 737528, 737511, 737559, 794460, 794477, 794484, 794118, 794224, 794248, 794262, 794279, 794125, 794286, 794309, 794323, 794330, 794132, 794347, 794361, 794385, 794392, 794095, 794002, 794026, 794040, 794156, 794101, 794163, 794187, 794200, 794217, 794408	LGA Zertifikat	R 60169482	Deutschland Deutsch
686277, 708917, 708924, 686284, 686291, 106003, 284817, 488987, 489038, 488994, 554026, 554033, 534479, 554866, 555467, 554040, 554859, 534486, 285043, 285050, 557201, 557188, 557195, 284619, 556914, 737498, 737399, 736972, 737009, 736965, 736989, 736996, 737016, 737054, 737047, 737023, 737030, 737597, 736552, 736651, 736644, 736576, 736583, 736569, 686352, 686376, 736590, 686345, 708931, 737573, 736804, 736828, 736811, 736842, 736835, 737061, 737108, 737078, 737092, 737085, 745356, 745394, 745370, 745387, 745363, 745400, 737153, 737191, 737160, 737184, 737177, 737207, 737221, 737214, 737238, 737245, 737269, 737276, 737252, 737290, 737283, 737320, 737337, 737344, 737313, 737306, 737351, 737368, 737375, 737382, 737412, 737405, 737436, 737429, 737443, 737450, 737467, 737474, 737481, 737542, 737504, 737535, 737528, 737511, 737559, 794460, 794477, 794484, 794118, 794224, 794248, 794262, 794279, 794125, 794286, 794309, 794323, 794330, 794132, 794347, 794361, 794385, 794392, 794095, 794002, 794026, 794040, 794156, 794101, 794163, 794187, 794200, 794217, 794408	LGA Zertifikat	R 60169482	Deutschland Deutsch

Downloads

0 Ergebnisse

Gebrauchsanleitungen

Gebrauchsanleitung

Gebrauchsanleitung Advantix Cleviva-Duschrinne

Download

Gebrauchsanleitung Advantix Cleviva-Duschrinne

Dateigröße: 7 MB Dateityp: PDF
