Viega Geopress-Anbohrarmaturen
Hervorragende Technik erkennt man daran, dass sie die Arbeit einfacher macht – so wie die Anbohrarmaturen von Viega. Mit insgesamt 43 Abgängen für drei Systeme bieten sie höchste Flexibilität vor Ort und einen idealen Anschluss an Geopress, Geopress G, Geopress K oder Maxiplex. Die Armaturen bestehen ebenfalls aus hochfestem Kunststoff und sind für Trinkwasser (9690TW) und Gas (9690G/9692G) erhältlich. Das Material gewährleistet enorme Stabilität und ausgezeichnete Langlebigkeit – Eigenschaften, die bei erdverlegten Anlagen von größter Bedeutung sind.
Wir benötigen Ihre Zustimmung, um den $$service$$ Service zu laden.
Da wir Ihre Privatsphäre schätzen, bitten wir Sie hiermit um Ihre Erlaubnis, die folgenden Services zu verwenden. Sie können Ihre Einwilligung jederzeit widerrufen. Nutzen Sie dafür den Link zu den "Cookie Einstellungen" am Ende der Seite.
Die Mechanik: Einfach & durchdacht
Mit der Anbohrarmatur dauert das Anbohren der Hauptleitung nur wenige Minuten. Sie wird wie eine Schelle um das Rohr gelegt und mithilfe eines Presswerkzeuges fest mit dem Rohr verbunden. Mit dem integrierten Fräser für PE- und PVC-Rohre wird die Anbohrung direkt und ohne externes Bohrgerät durchgeführt.
Gleichzeitig wird eine Bohrlochhülse eingebracht, um die Verdrehsicherheit der Anbohrarmatur zu gewährleisten.
Geopress-Anbohrarmatur 9690TW.
Geprüfte Qualität: . Das Material gewährleistet enorme Stabilität und ausgezeichnete Langlebigkeit – Eigenschaften, die bei erdverlegten Anlagen von größter Bedeutung sind.

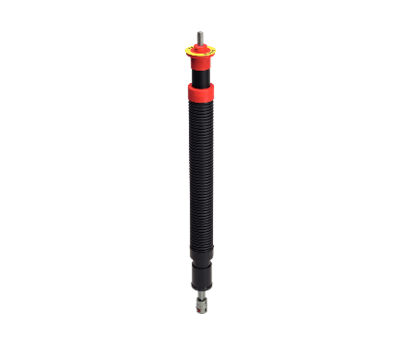

Die Teleskop-Einbaugarnitur: Sichere & saubere Installation
Vervollständigt wird das Angebot durch die Teleskop-Einbaugarnitur. Mittels einer exakt auf die Anbohrarmatur abgestimmten Hülsrohrglocke wird das Eindringen von Schmutz verhindert und eine gerade Ausrichtung der Einbaugarnitur sichergestellt.
Zusätzlich ist sie mit gelb-blauen Markierungsscheiben ausgestattet, die den jeweiligen Anwendungsbereich aufzeigen. Erhältlich ist die Teleskop-Einbaugarnitur in vier Längen.
Durch die Hülsrohrglocke wird das Eindringen von Schmutz zuverlässig verhindert.
Gasströmungswächter: Simpel, aber absolut sicher
Zur aktiven Sicherung von Gasversorgungsleitungen bietet Viega Gasströmungswächter in drei verschiedenen Ausführungen an:
- integriert in eine Geopress G-Kupplung
- als Hülse für das Anschlussstück der Anbohrarmatur
- als Stützhülse zum Einbau in PE-Rohr (Abb. 1).
Der Gasströmungswächter selbst besteht aus Metall und ist in beiden Einbaulagen waagerecht und senkrecht nach oben verfügbar. Das Funktionsprinzip des Gasströmungswächters ist so simpel wie wirkungsvoll: Ändert sich zum Beispiel durch einen Bruch der Rohrleitung der Volumenstrom und somit auch der Druck hinter dem Gasströmungswächter, schließt sich dieser selbsttätig und damit die Leitung.
Ein weiteres Austreten von Gas wird verhindert und die damit verbundenen Gefahren werden gebannt. Ist der Schaden an der Rohrleitung behoben, kann sich über eine Überströmöffnung der Druck in der nachfolgenden Leitung erneut aufbauen, der Gasströmungswächter sich wieder eigenständig öffnen und den Leitungsquerschnitt freigeben.
Dieser Vorgang kann durch manuelles Aufbringen eines Gegendrucks beschleunigt werden.
Nur wenige Handgriffe: die Installation
Ein weiterer Vorteil der Anbohrarmatur: die Installation ist schnell, einfach und mit nur wenigen Handgriffen erledigt. Mit der Galerie zeigen wir Ihnen, wie unkompliziert Sie die Anbohrarmatur
- aufsetzen, einrasten und
- verpressen können.
Danach
- setzen Sie einfach ein Anschlussstück unserer Systeme ein und
- verlegen die Hausanschlussleitung.
Nachdem Sie die Druckprobedurchgeführt haben und die Anbohrung durchgeführt haben, sind Sie bereits fertig.
?$100$)

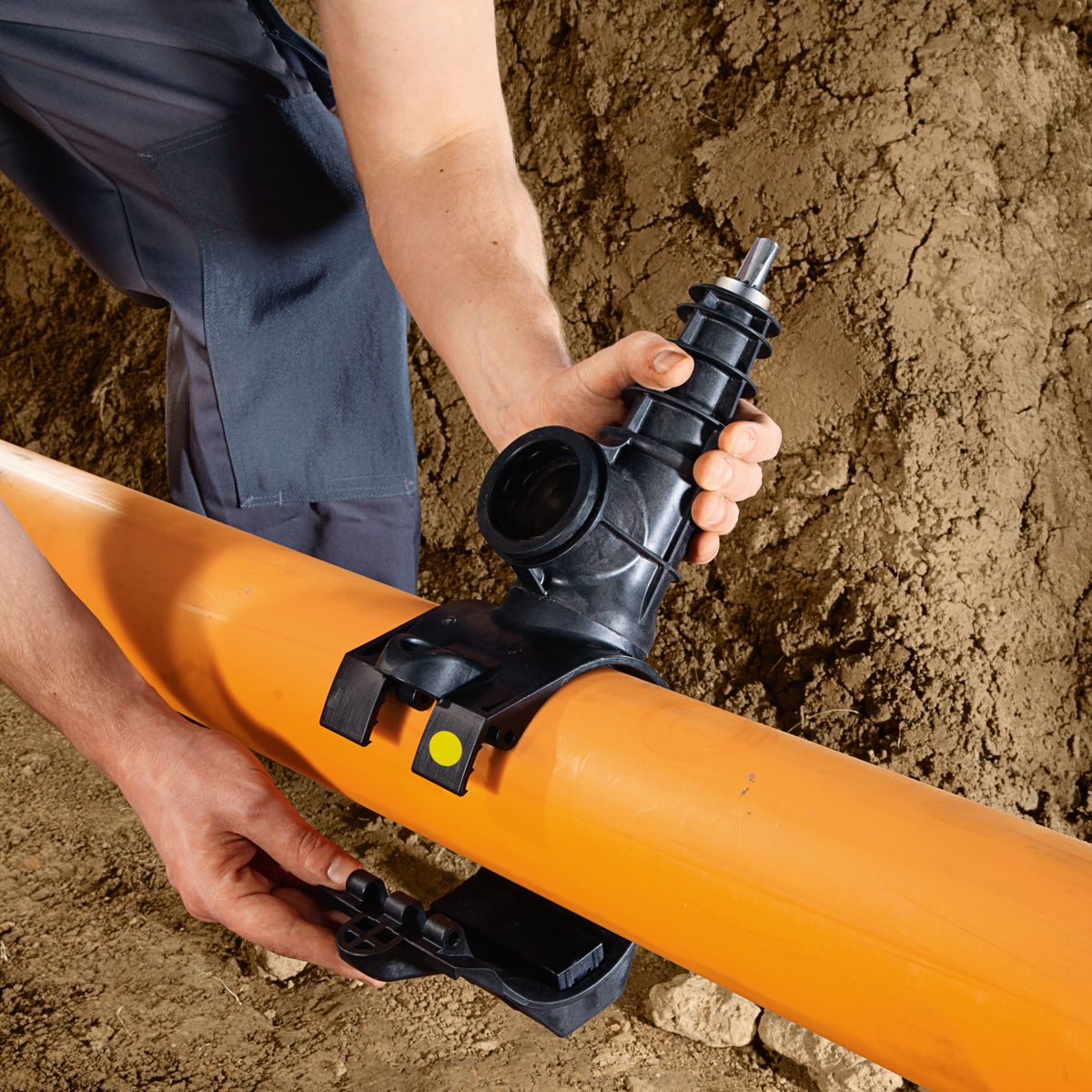

Schritt 1: Anbohrarmatur aufsetzen und in erste Raste einrasten.
?$100$)

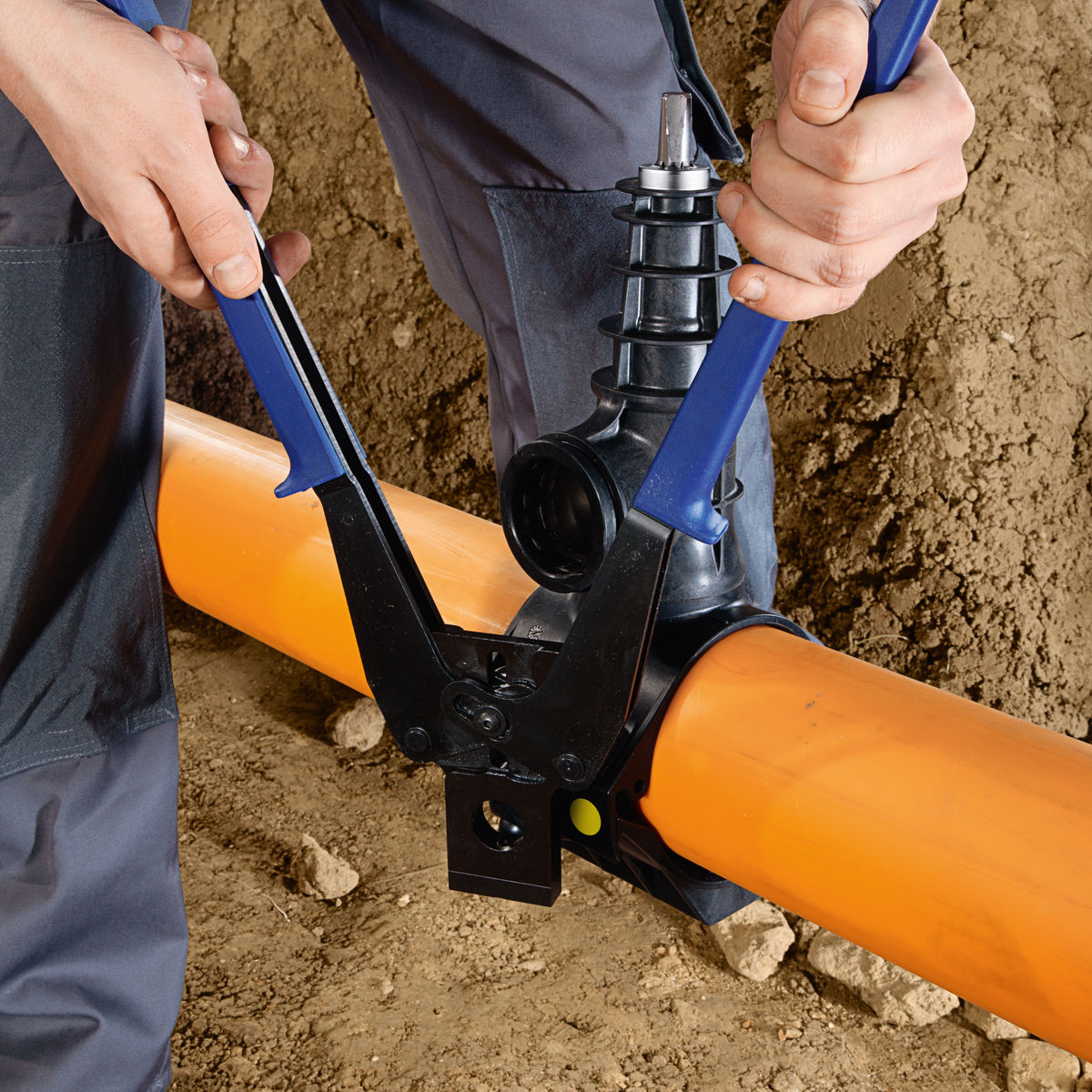

Schritt 2: Armatur mit Handwerkzeug oder Pressgun verpressen.
Schritt 3: Geopress G-Anschlussstück einsetzen und sichern.
?$100$)

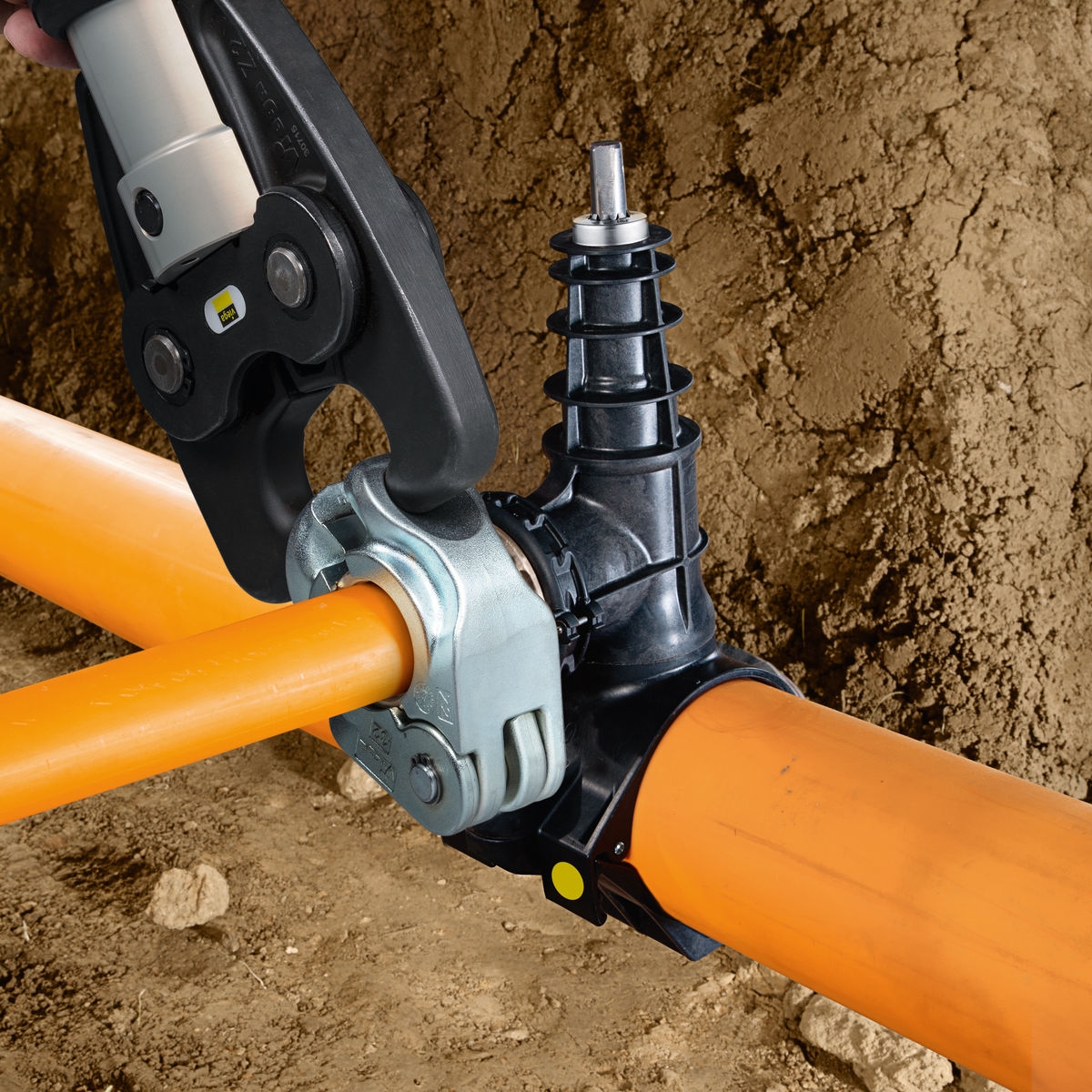

Schritt 4: Hausanschlussleitung verlegen, verpressen und anschließend Druckprobe durchführen.
?$100$)

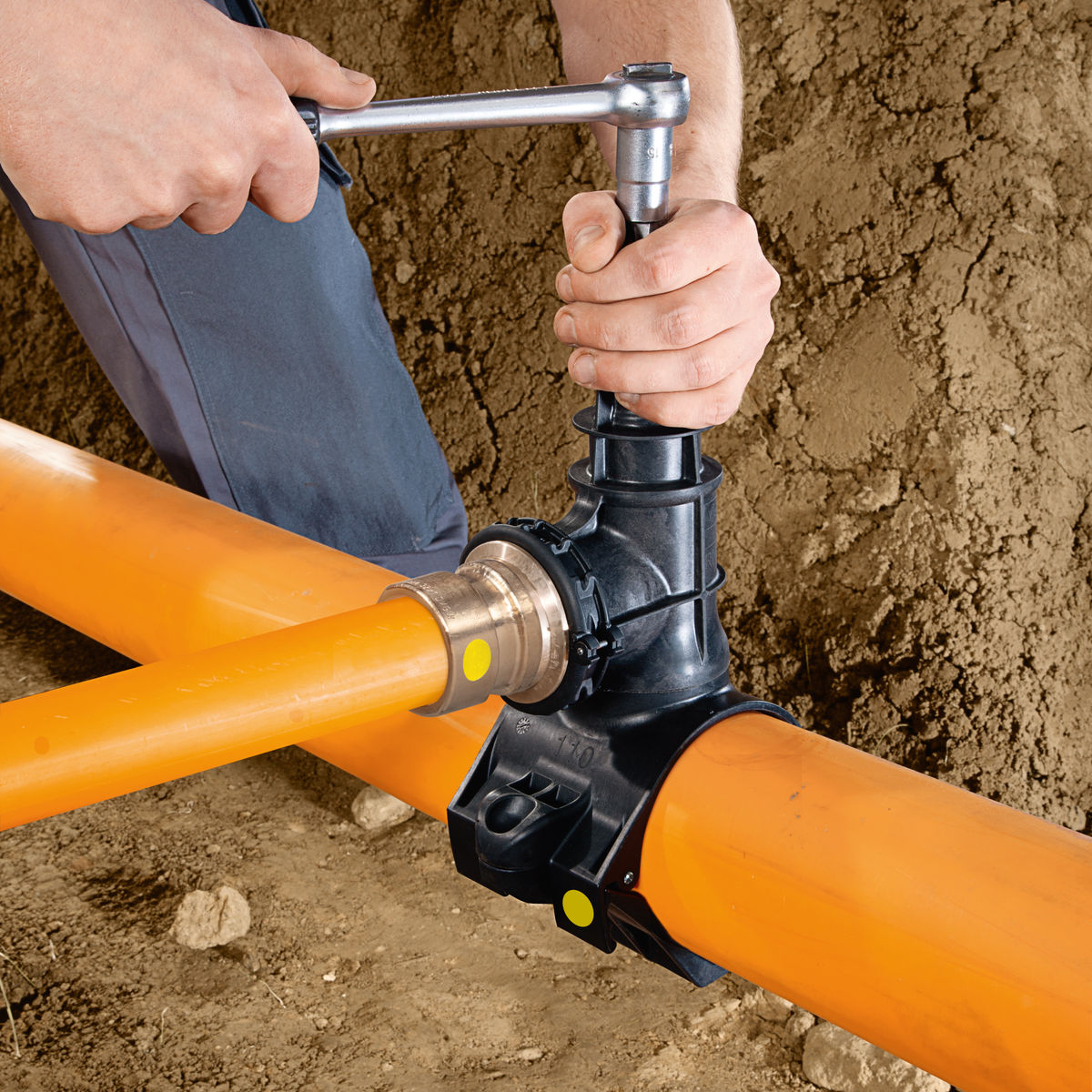

Schritt 5: Anbohrung durchführen.
