Abnahmesichere Viega Systemlösungen für Löschwasser- und Sprinkleranlagen
Jedes Jahr sterben in Deutschland etwa 400 Menschen infolge eines Brandes. Mehr als 6.000 Brandverletzte tragen Langzeitschäden davon. Fachgerecht geplante und installierte Löschwasser- und Sprinkleranlagen sind daher ein wichtiger Bestandteil des vorbeugenden Brandschutzes. Löschwasseranlagen „nass“, „nass/trocken“ oder „trocken“ unterstützen wirksame Löscharbeiten und tragen dazu bei, Personen und Gebäude zu schützen.
Mit der Presstechnologie von Viega steht hierfür eine sichere, wirtschaftliche und einfach zu verarbeitende Systemlösung zur Verfügung. Die zulässigen Systemkombinationen für Löschwasser- und Sprinkleranlagen sind in den nachfolgenden Übersichten aufgeführt.
Löschwasseranlagen sind ständig betriebsbereite technische Anlagen, die Gebäude schützen und Leben retten können.

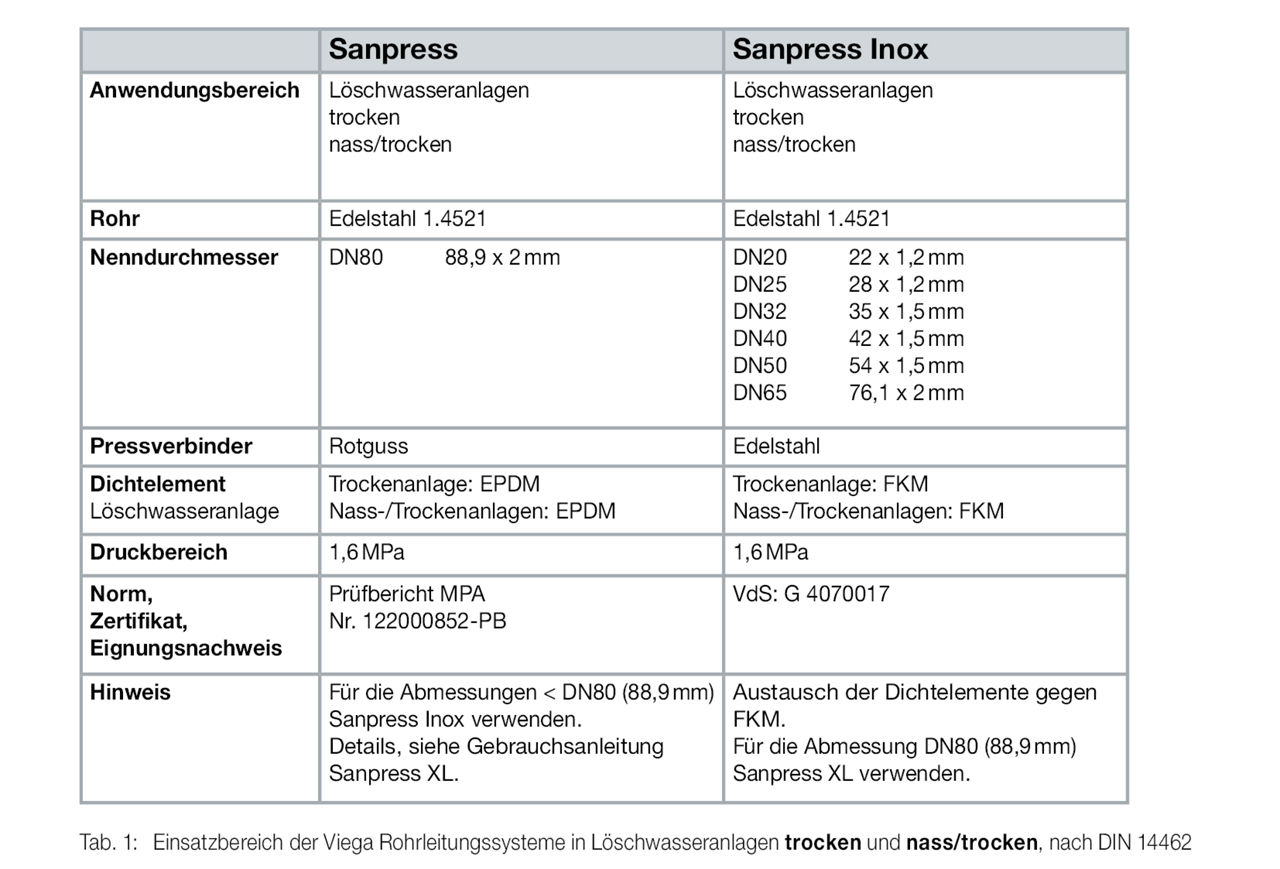

Löschwasseranlagen "trocken“ und "nass/trocken“ nach DIN 14462
Für eine fachgerechte und zuverlässige Installation – Sanpress Inox bis einschließlich DN65 und Sanpress XL DN80 in Kombination mit dem Viega Edelstahlrohr 1.4521. Der Eignungsnachweis dieser Systemlösung für den Einsatz in Löschwasseranlagen "trocken“ und "nass/trocken“ ist nach DIN 14462:2023-07 über VdS-Anerkennungen erbracht worden.
- Sanpress Inox (≤ DN65): VdS-Zertifikat G 4070017
- Sanpress XL (DN80): VdS-Zertifikat G 426013
| Sanpress Inox | Sanpress | |||
|---|---|---|---|---|
| Anwendungsbereich | Löschwasseranlagen
| Löschwasseranlagen
| ||
| Rohr | Edelstahl 1.4521 | Edelstahl 1.4521 | ||
| Nenndurchmesser | DN20 DN25 DN32 DN40 DN50 DN65 | 22,0 x 1,2 mm 28,0 x 1,2 mm 35,0 x 1,5 mm 42,0 x 1,5 mm 54,0 x 1,5 mm 76,1 x 2,0 mm | DN80 | 88,9 x 2,0 mm |
| Pressverbinder | Edelstahl | Rotguss | ||
| Dichtelement | Trockenanlagen: FKM Nass-/Trockenanlagen: FKM | Trockenanlagen: EPDM Nass-/Trockenanlagen: EPDM | ||
| Druckbereich | 1,6 MPa | 1,6 MPa | ||
| Zertifikat | VdS: G 4070017 | VdS: G 426013* | ||
| Hinweis | Austausch der Dichtelemente gegen FKM; für die Abmessung DN80 (88,9 mm) Sanpress XL verwenden | für Abmessungen < DN80 (88,9 mm) Sanpress Inox verwenden; Details siehe Gebrauchsanleitung Sanpress XL | ||
| *VdS-Anerkennung gilt nur für Bauteile mit VdS-Kennzeichnung (erhältlich ab Oktober 2026) | ||||
Im Detail: eine Löschwasseranlage "trocken“ nach DIN 14462
-
Anschlussleitungen
Für Anschlussleitungen (≤ DN65 ) ausschließliche Verwendung von Sanpress Inox-Pressverbindern mit FKM-Austauschdichtelementen (Modell 2286)
-
Übergang auf Be-/ und Entlüfter
Einfacher Übergang auf Be-/und Entlüfter mit Sanpress Inox Einsteckstück (Modell 2312.1) und Sanpress Inox-Reduzierstück (Modell 2315.1XL)
Hinweis: FKM-Austauschdichtelement verwenden
-
Steigleitung
An Bauteilen der Steigleitung sind alle Pressverbindungen mit Sanpress XL DN80 auszuführen.
Hinweis: Kein Prüfnachweis für Sanpress-Pressverbindungen < DN80.
Übergang auf die Anschlussleitungen (≤ DN65) mit Sanpress XL T-Stück DN80 (Modell 2218XL).
Weitere mögliche Variante: Sanpress XL T-Stück DN80 (Modell 2217.2XL).

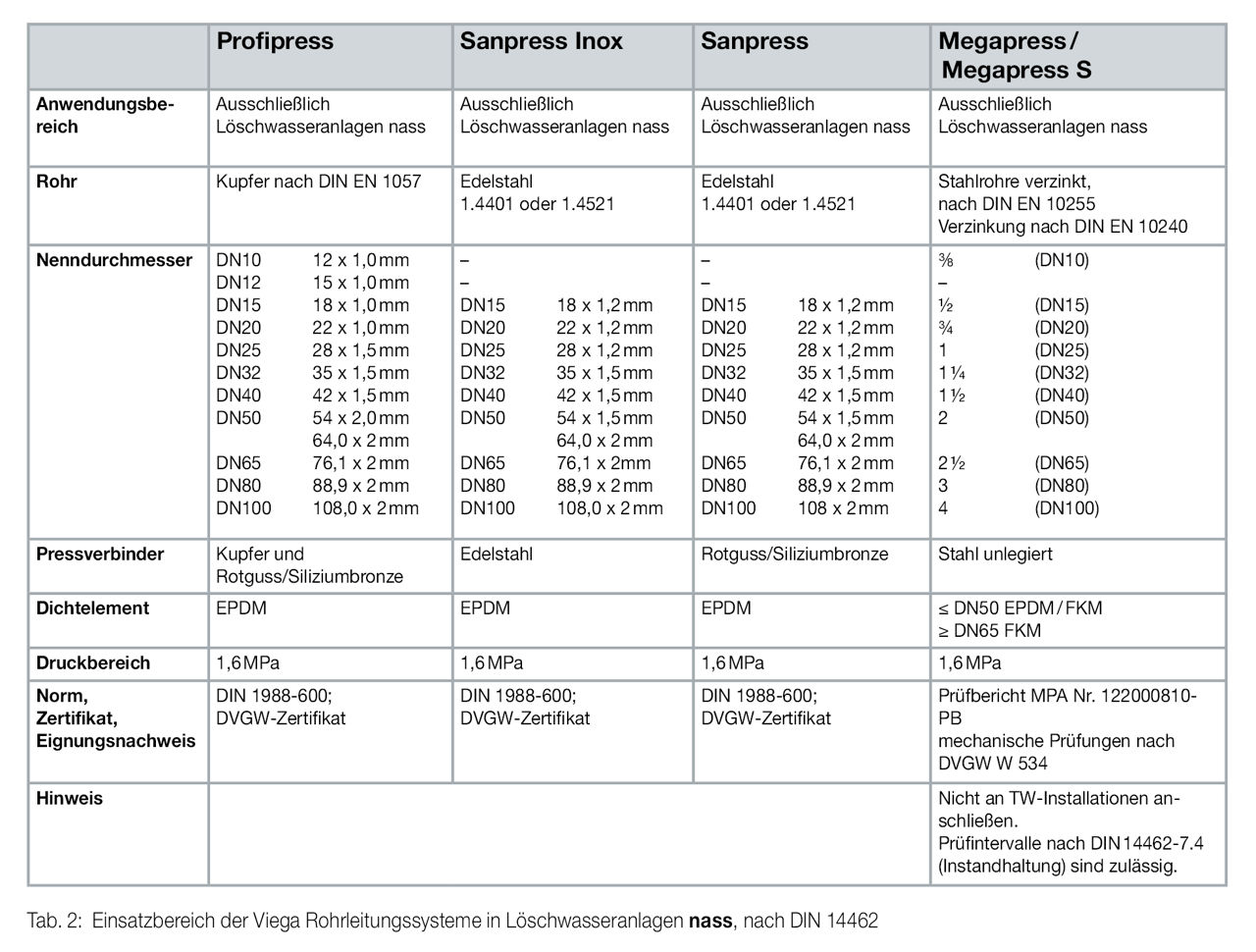

Löschwasseranlagen "nass“ nach DIN 14462
Für Löschwasseranlagen „nass“ nach DIN 14462:2023-07 ist der Einsatz von Sanpress Inox, Sanpress, Profipress, Megapress und Megapress S möglich, die empfohlene Lösung ist Sanpress Inox in Kombination mit dem Rohr 1.4521.
| Sanpress Inox | Sanpress | Profipress | Megapress / Megapress S | |||||
|---|---|---|---|---|---|---|---|---|
| Anwendungsbereich | ausschließlich Löschwasseranlagen "nass" | ausschließlich Löschwasseranlagen "nass" | ausschließlich Löschwasseranlagen "nass" | ausschließlich Löschwasseranlagen "nass" | ||||
| Rohr | Edelstahl 1.4521 oder 1.4401 | Edelstahl 1.4521 oder 1.4401 | Kupfer nach DIN EN 1057 | Stahl verzinkt, nach DIN EN 10255, Verzinkung nach DIN EN 10240 | ||||
| Nenndurchmesser | – – DN15 DN20 DN25 DN32 DN40 DN50
DN65 DN80 DN100 | – – 18,0 x 1,2 mm 22,0 x 1,2 mm 28,0 x 1,2 mm 35,0 x 1,5 mm 42,0 x 1,5 mm 54,0 x 1,5 mm 64,0 x 2,0 mm 76,1 x 2,0 mm 88,9 x 2,0 mm 108,0 x 2,0 mm | – – DN15 DN20 DN25 DN32 DN40 DN50
DN65 DN80 DN100 | – – 18,0 x 1,2 mm 22,0 x 1,2 mm 28,0 x 1,2 mm 35,0 x 1,5 mm 42,0 x 1,5 mm 54,0 x 1,5 mm 64,0 x 2,0 mm 76,1 x 2,0 mm 88,9 x 2,0 mm 108,0 x 2,0 mm | DN10 DN12 DN15 DN20 DN25 DN32 DN40 DN50
DN65 DN80 DN100 | 12,0 x 1,0 mm 15,0 x 1,0 mm 18,0 x 1,0 mm 22,0 x 1,0 mm 28,0 x 1,5 mm 35,0 x 1,5 mm 42,0 x 1,5 mm 54,0 x 2,0 mm 64,0 x 2,0 mm 76,1 x 2,0 mm 88,9 x 2,0 mm 108,0 x 2,0 mm | DN10 – DN15 DN20 DN25 DN32 DN40 DN50
DN65 DN80 DN100 | ⅜ – ½ ¾ 1 1 ¼ 1 ½ 2
2 ½ 3 4 |
| Pressverbinder | Edelstahl | Rotguss/Siliziumbronze | Kupfer und Rotguss/Siliziumbronze | Stahl unlegiert | ||||
| Dichtelement | EPDM | EPDM | EPDM | ≤ DN50 EPDM/FKM ≥ DN65 FKM | ||||
| Druckbereich | 1,6 MPa | 1,6 MPa | 1,6 MPa | 1,6 MPa | ||||
| Norm, Zertifikat, Eignungsnachweis | DIN 1988-600; DVGW-Zertifikat | DIN 1988-600; DVGW-Zertifikat | DIN 1988-600; DVGW-Zertifikat | Prüfbericht MPA Nr. 122000810-PB; mechanische Prüfung nach DVGW W 534 | ||||
Sprinkleranlagen: Systeme und Anwendungsbereiche

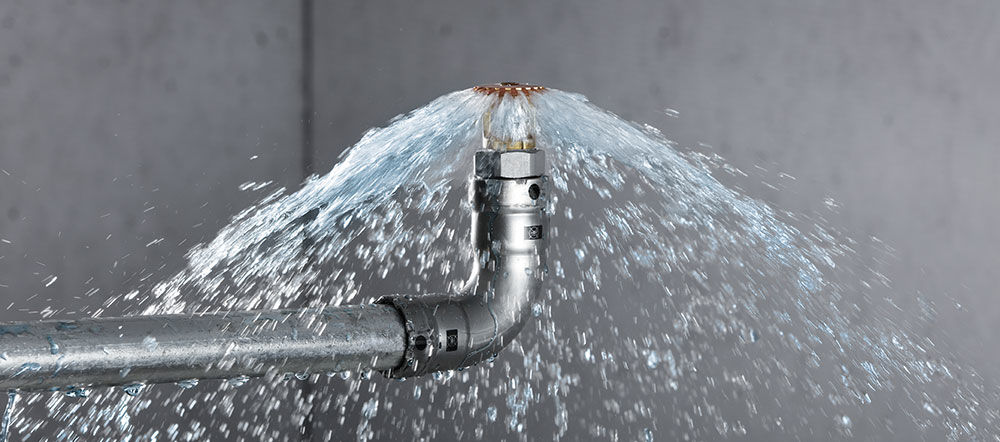

Sprinkleranlagen sind ortsfeste, automatisch auslösende Feuerlöschanlagen, die bereits bei der Brandentstehung durch einen gezielten Löschwassereinsatz die Ausdehnung von Bränden verzögern oder ganz verhindern. Sie unterstehen der Aufsicht spezieller Zertifizierungsgesellschaften. Für die Installation von Sprinkleranlagen bietet Viega mit Sanpress Inox in Kombination mit dem Edelstahlrohr 1.4521 die ideale Lösung – mit VdS-Anerkennung.
| Sanpress Inox | ||
|---|---|---|
| Anwendungsbereich | Sprinkleranlagen
| |
| Rohr | Edelstahl 1.4521 | |
| Nenndurchmesser | DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 | 22,0 x 1,2 mm 28,0 x 1,2 mm 35,0 x 1,5 mm 42,0 x 1,5 mm 54,0 x 1,5 mm 76,1 x 2,0 mm 88,9 x 2,0 mm 108,0 x 2,0 mm |
| Pressverbinder | Edelstahl | |
| Dichtelement | Nassanlagen: EPDM Trockenanlagen: FKM Nass-/Trockenanlagen: FKM | |
| Druckbereich | ≤ DN65: 1,6 MPa DN80 und DN100: 1,25 MPa | |
| Zertifikat | VdS: G 4070017 | |
| Brandgefahrenklassen nach VdS CEA 4001 | LH, OH1 – OH3, OH4 eingeschränkt auf Ausstellungshallen, Kinos, Theater, Konzerthallen | |
| Hinweis | keine Zulassung für Abmessung 64,0 mm | |
