Hydraulischer Abgleich im Bestand mit elektronischen Zirkulationsregulierventilen
Bei der Sanierung von Bestandsgebäuden ist der hydraulische Abgleich eine Herausforderung: Oft fehlen Planungsunterlagen und Rohrnetzberechnungen. Wie lässt sich die Trinkwassergüte dennoch normgerecht sichern? Ein Vergleich zeigt, warum elektronische Zirkulationsregulierventile anderen Ventilen dabei technologisch überlegen sind.
Hydraulischer Abgleich im Bestand: das elektronische AquaVip-Zirkulationsregulierventil als Problemlöser
Der Erhalt der Trinkwasserhygiene duldet keine Kompromisse. Gemäß DVGW-Arbeitsblatt W 551 darf die Temperatur in zirkulierenden Systemen für Trinkwasser warm (PWH-C) die Marke von 55 °C nicht dauerhaft unterschreiten. Um dies zu sichern, ist ein hydraulischer Abgleich aller Leitungsabschnitte zwingend erforderlich.
Bei Neubauten ist das ein planbarer Standardprozess. Bei der Sanierung von Bestandsgebäuden stehen TGA-Fachplaner und SHK-Fachbetriebe jedoch vor einem gravierenden Informationsdefizit. Zur Realität auf der Baustelle gehören oft fehlende Installationsschemata, unbekannte Systemparameter und verbaute Rohrleitungen mit Nicht-Normabmessungen. Eine exakte Rohrnetzberechnung (beispielsweise nach DVGW-Arbeitsblatt W 553) ist unter diesen Umständen extrem aufwendig bis unmöglich.
Ventiltechnologien im Vergleich
Um die Trinkwasserinstallation strangweise abzugleichen, stehen grundsätzlich drei Bauarten von Strangregulierventilen zur Verfügung. Ihre Eignung für den Einsatz in Sanierungsprojekten fällt jedoch sehr unterschiedlich aus:

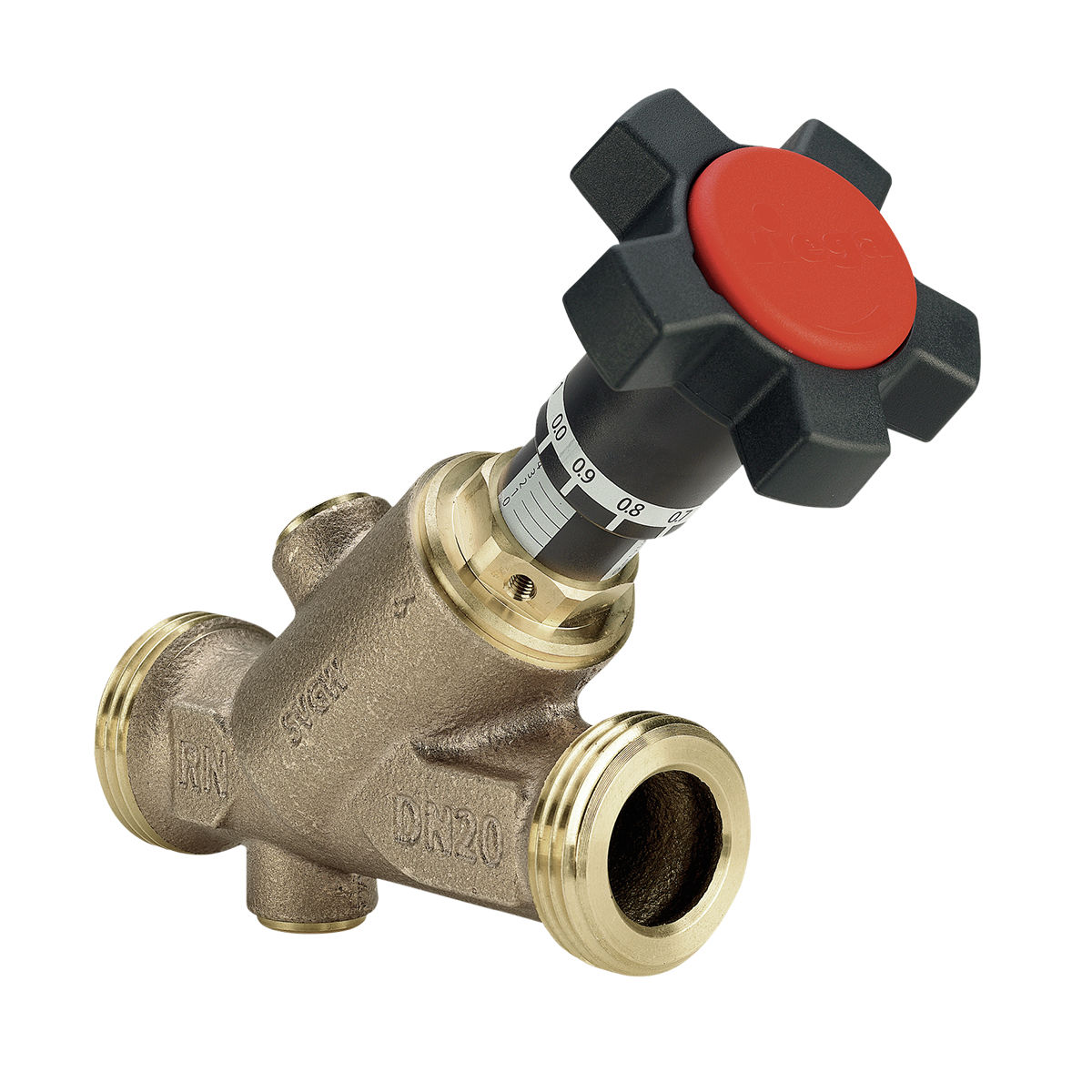

Statische Ventile
erfordern eine genaue Berechnung der Druckverluste im jeweiligen Strang. Die Ventile werden auf einen festen Widerstand eingestellt. Ohne verlässliche Bestandspläne ist dies nur durch ein zeitaufwendiges, iteratives Mess- und Anpassungsverfahren möglich.

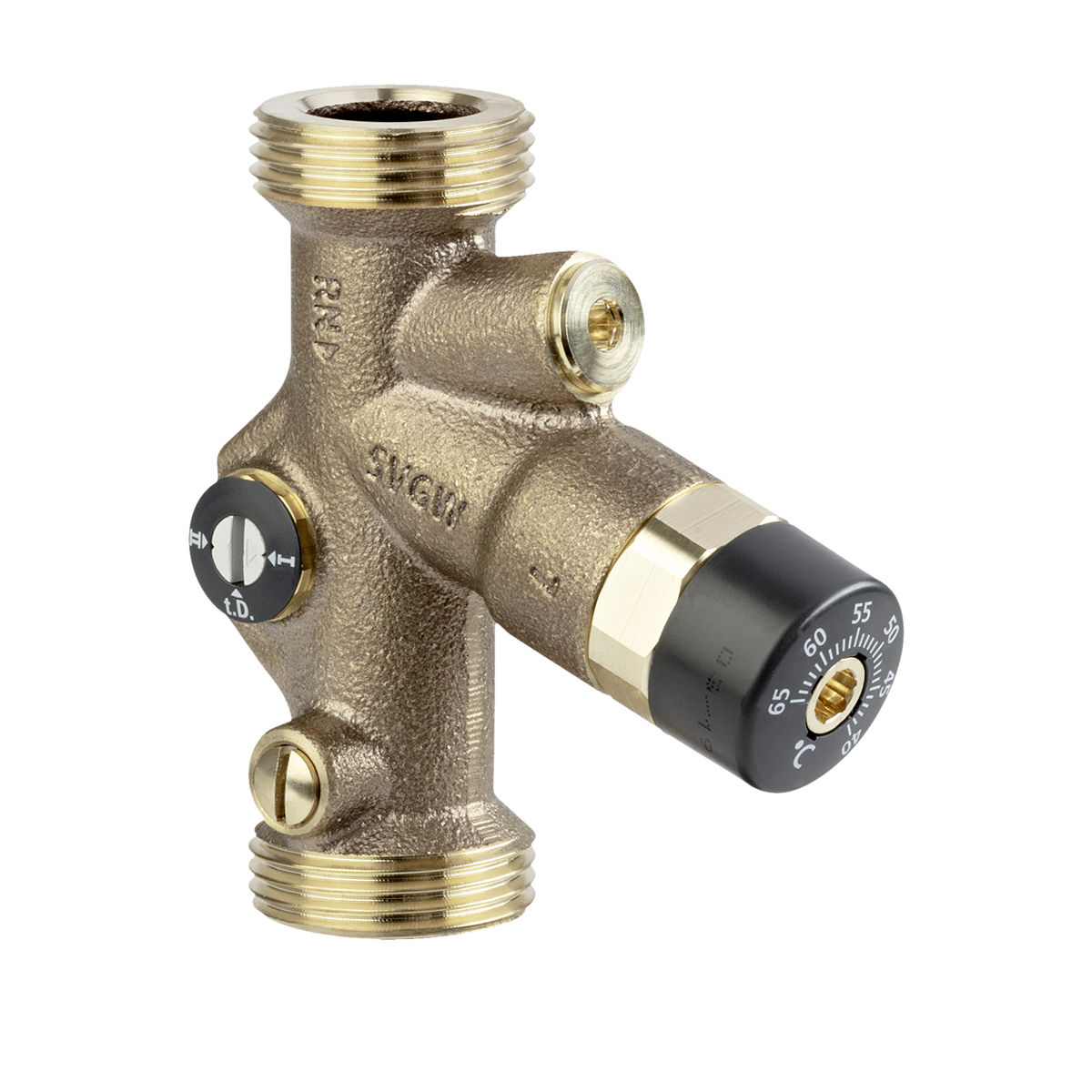

Thermostatische Ventile
werden zwar ebenso wie die statischen Ventile auf eine Solltemperatur ausgelegt, können aber durch ihren Dehnstoffkörper geringe Abweichungen in der praktischen Ausführung von den Planungsunterlagen ausgleichen. Damit nähern sie sich den Praxisanforderungen an. Allerdings ist ihre Einstellung nur nach Berechnung möglich und die regelmäßige Funktionskontrolle nach VDI 3810-2/6023-3 schwierig durchzuführen.
Moderne elektronische Zirkulationsregulierventile

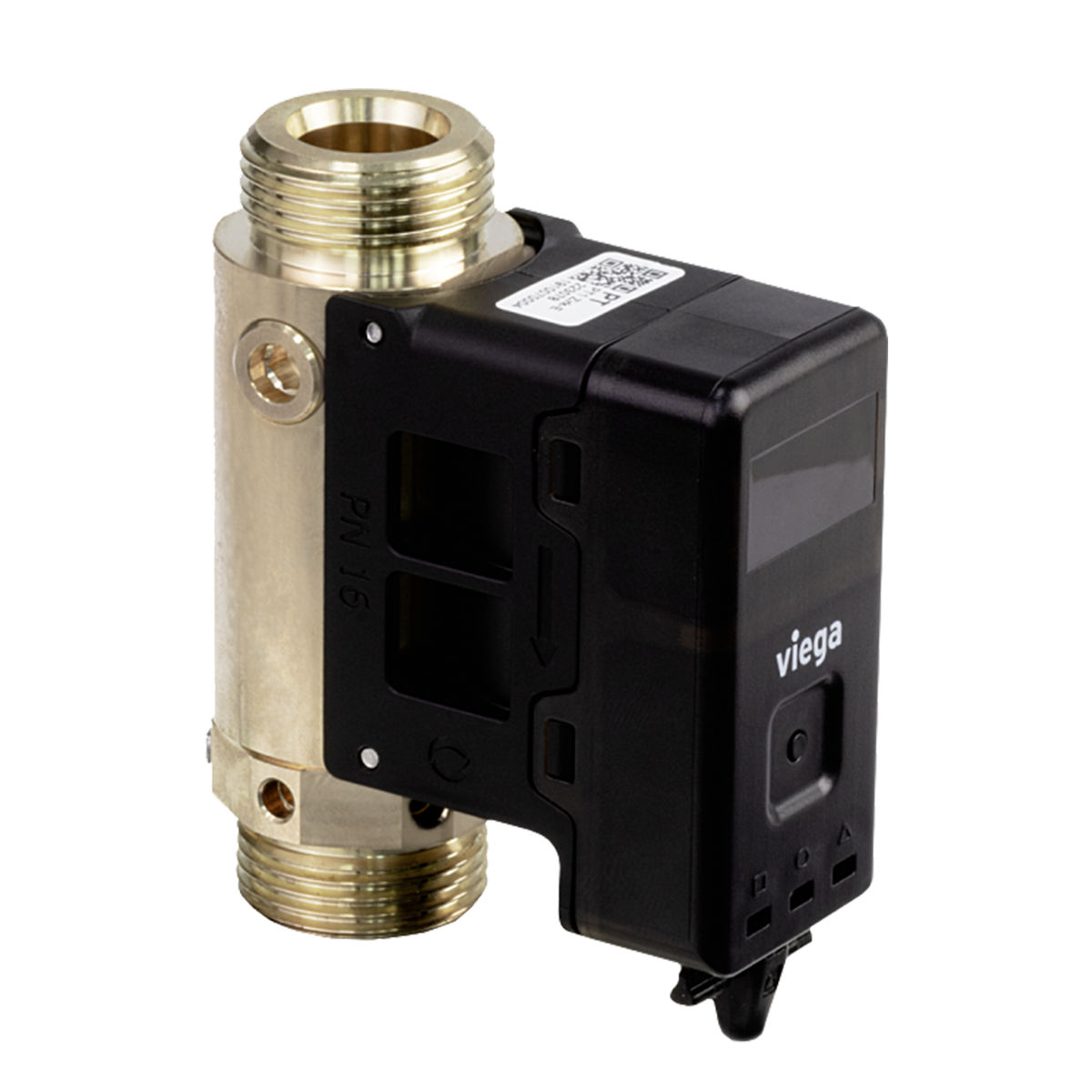

wie das AquaVip-Zirkulationsregulierventil (Zirk-e) von Viega arbeiten mit einem Regelalgorithmus. Sie werden unter Einhaltung der Betriebsparameter auf eine Soll-Temperatur eingestellt und lernen das Systemverhalten. Durch eine bewusst träge Regelung kompensieren sie kurzzeitige Störungen und verhindern das gefährliche Aufschwingen des Systems zuverlässig.
Automatische Lösung für maximale Betriebssicherheit
Der entscheidende Vorteil der elektronischen Zirkulationsregulierventile liegt in ihrer dynamischen Arbeitsweise. Anstatt feste Widerstände abzugleichen, erfassen sie kontinuierlich die reale Systemtemperatur und steuern den Volumenstrom völlig selbstständig. Die von Viega entwickelte Technologie funktioniert vor allem auch als Standalone-Lösung. Sie erfordert keine Einbindung in komplexe BUS-Systeme. Ein einfacher 230-Volt-Stromanschluss genügt, um netzwerktechnische Fehlerquellen auszuschließen und vom ersten Tag an einen sicheren Betrieb zu unterstützen.
Mehrwerte im dauerhaften Betrieb
Für Fachplaner bedeutet die Entscheidung für elektronische Zirkulationsregulierventile ein hohes Maß an Planungsunterstützung sowie die Gewissheit, dem Bauherrn in der Wohnungswirtschaft eine funktionsfähige Anlage zu übergeben. Ein zentraler betrieblicher Vorteil zeigt sich bei der Wartung. Gemäß VDI 3810-2/VDI 6023-3 ist für thermische Ventile eine halbjährliche Funktionsprüfung vorgeschrieben. Elektronische Modelle nehmen dem Betreiber diesen Aufwand ab: Sie führen die normgerechte Funktionsprüfung inklusive einer mechanischen Selbstreinigung automatisch alle 24 Stunden durch.
Unabhängig von dieser automatisierten Wartung wird auch die alltägliche Statuskontrolle der Anlage vor Ort deutlich vereinfacht. Eine visuelle Darstellung des Betriebszustands erfolgt direkt durch eine LED-Anzeige am Ventil. Facility Manager oder Handwerker können so bei einem Kontrollgang den fehlerfreien Betrieb auf einen Blick prüfen. Zudem beweisen die Systeme ihre Zukunftsfähigkeit durch das Potenzial zur Anbindung an die Gebäudeleittechnik. Dies ermöglicht bei Bedarf eine lückenlose, automatisierte Dokumentation der Trinkwassertemperaturen und liefert dem Planer ein starkes Argument für das Gespräch mit dem Betreiber.
Höchste Betriebssicherheit durch elektronische Präzision
Die Sanierung von PWH-C-Systemen und die nachhaltige Sicherung des hydraulischen Abgleichs sind aus energetischen und hygienischen Gründen zwingend geboten. Dabei gilt der Grundsatz:
Je einfacher die Systeme aufgebaut sind, desto wirtschaftlicher lassen sie sich realisieren.
Um dieses Ziel im Bestand zu erreichen, sind elektronische Zirkulationsregulierventile den statischen oder thermisch gesteuerten Modellen eindeutig vorzuziehen. Sie lassen sich deutlich einfacher einstellen. Ein enormer Vorteil für die Ausführungsplanung ist zudem die Tatsache, dass die exakte Beschaffenheit der vorgelagerten Installation irrelevant ist. Ausschlaggebend für die Funktion sind lediglich die Wärmeverluste bis zum nächsten Beimischpunkt oder dem Warmwasserspeicher (je nach Wahl des Einstellverfahrens).
Darüber hinaus schließen elektronische Zirkulationsregulierventile im dauerhaften Regelbetrieb eine Sicherheitslücke: Ohne eine permanente, proaktive Systemüberwachung bleiben Temperaturabfälle im Netz oft gefährlich lange unbemerkt. Die AquaVip-Zirkulationsregulierventile elektronisch reagieren auf Schwankungen im laufenden Betrieb.. Sie unterstützen durch eine kontinuierliche, hochpräzise Temperaturhaltung innerhalb der definierten Grenzen die Trinkwassergüte in Bestandsgebäuden
