Trinkwasserhygiene: Zirkulation sicher planen
Zirkulation im Warmwasser bis zur letzten Entnahmestelle ist in der Gebäudetechnik zu oft eine gängige Praxis. Doch dieser Ansatz birgt ein massives Hygienerisiko für Trinkwasser kalt (PWC). Die sichere Lösung ist stattdessen eine klar strukturierte Installation aus Hauptverteilung, Steigesträngen und daran angeschlossenen Reihenleitungen auf der Etage. Hier erfahren Sie dafür die physikalischen und normativen Gründe.
Erfolgsrezept für die hydraulisch abgeglichene Zirkulation
In der TGA-Planung ist der Wunsch nach sofort verfügbarem Trinkwasser warm (PWH) an jeder Entnahmestelle verständlich. Um Ausstoßzeiten zu minimieren, wird die Zirkulation von Trinkwasser warm (PWH-C) oft bis zur Nutzungseinheit geführt. Was auf dem Papier wie eine Komfortsteigerung aussieht, bringt jedoch das Risiko mit sich, dass PWC fremderwärmt wird und entpuppt sich daher in der Praxis oft als hygienischer Bumerang.
Das physikalische Grundproblem ist simpel: Eine Zirkulationsleitung ist eine permanente Wärmequelle. Selbst bei guter Dämmung gibt sie kontinuierlich Wärme an ihre Umgebung ab. In engen Installationsschächten oder Vorwänden führt dies zwangsläufig zu einer Aufheizung der Umgebungsluft. Sie erwärmt die danebenliegende PWC-Leitung. Sobald das kalte Trinkwasser die kritische Marke von 25 °C überschreitet, verlässt die Anlage den hygienisch sicheren Bereich. Diese systembedingte Erwärmung schafft ideale Wachstumsbedingungen für Mikroorganismen.
Physik lässt sich nicht austricksen
Oft wird versucht, diesem Wärmeübergang mit mehr Dämmung oder Abständen zu begegnen. In einem geschlossenen Schacht gleicht sich die Temperatur jedoch über die Zeit an. Eine Reihenleitung hingegen führt nur dann warmes Trinkwasser, wenn tatsächlich gezapft wird. Der Unterschied im Wärmeeintrag zwischen diesen beiden Varianten ist signifikant und entscheidet oft darüber, ob die PWC-Temperatur hygienisch unbedenklich bleibt oder kritische Werte erreicht.
Planungsverantwortung nach DIN 1988-300
Während die VDI 6023 die hygienischen Schutzziele zusammenfassend definiert, macht die DIN 1988-300 die technische Umsetzung verbindlich. Sie verlangt explizit, dass Trinkwasserleitungen kalt so geplant und installiert werden müssen, dass sie sich nicht unzulässig erwärmen (< 25 °C). Die Norm rückt damit die thermische Entkopplung und Vermeidung von Wärmeübergängen in den Fokus der Planungsverantwortung und der Qualität der Entwurfsplanung. Wer Zirkulationsleitungen aus reinen Komfortgründen maximiert, riskiert nachhaltige hygienische Probleme. Es entsteht ein Zielkonflikt zwischen kürzeren Ausstoßzeiten von PWH und Hygiene, der laut Regelwerk eindeutig zugunsten der Trinkwasserhygiene entschieden werden muss.
Die Drei-Liter-Regel nutzen
Das Arbeitsblatt DVGW W 551 bietet hier eine klare Orientierung und einen sicheren Ausweg. Es erlaubt ein Wasservolumen von bis zu drei Litern in der Rohrleitung zwischen dem Abgang des Zirkulationskreises und der Entnahmestelle: ein wichtiges Instrument für die Hygiene. Kurze Stichleitungen zu den Entnahmestellen sind die effektivste Methode, um den Wärmeeintrag in die Vorwandinstallation zu unterbrechen. Sie stellen eine thermische Entkopplung dar. Anstatt die Zirkulation bis zum Eckventil zu führen, sollten zentrale Steigestränge mit möglichst kurzen Anbindeleitungen geplant werden. Das ist der normenkonforme und hygienisch sicherere Weg.
Das finanzielle Risiko der Komplexität
Neben der Hygiene sprechen handfeste ökonomische Gründe gegen verschachtelte Zirkulationssysteme. Jeder Meter zusätzlicher Leitung treibt die Installationskosten durch Materialaufwand, Dämmung und Arbeitszeit unnötig in die Höhe. Im laufenden Betrieb summieren sich zudem die Wärmeverluste, die permanent nachgeheizt werden müssen, sowie der Energiebedarf für die Pumpentechnik. Auch die Instandhaltung wird aufwendiger. Gemäß DIN EN 806-5 „Technische Regeln für Trinkwasser-Installationen, Teil 5: Betrieb und Wartung“ in Verbindung mit der VDI 3810-2/6023-3 müssen Regulierventile turnusmäßig inspiziert und auf ihre Funktion geprüft werden. Dabei gelten klare Fristen: Thermostatische Ventile erfordern eine halbjährliche, statische Ventile eine jährliche Prüfung. Aus diesem Grund sind diese Bauteile zwingend frei zugänglich einzuplanen und zu installieren. Jeder zusätzliche Zirkulationskreis treibt diesen manuellen Aufwand für Prüfung und hydraulischen Abgleich massiv in die Höhe. Einen deutlichen Effizienzvorteil im Betrieb bieten hier elektronische Zirkulationsregulierventile. Diese führen ihre Funktionsprüfung automatisch durch und reduzieren den Wartungsaufwand im System erheblich.
Das bei weitem größte finanzielle Risiko birgt jedoch eine mögliche Kontamination. Sanierungsmaßnahmen sind extrem kostspielig, insbesondere wenn bauliche Eingriffe wie das Öffnen von Vorwänden nötig werden. Eine präventive, simple Planung ist daher der effektivste Schutz vor diesen unkalkulierbaren Folgekosten.
Effiziente Lösung: Smart-Loop-Inliner

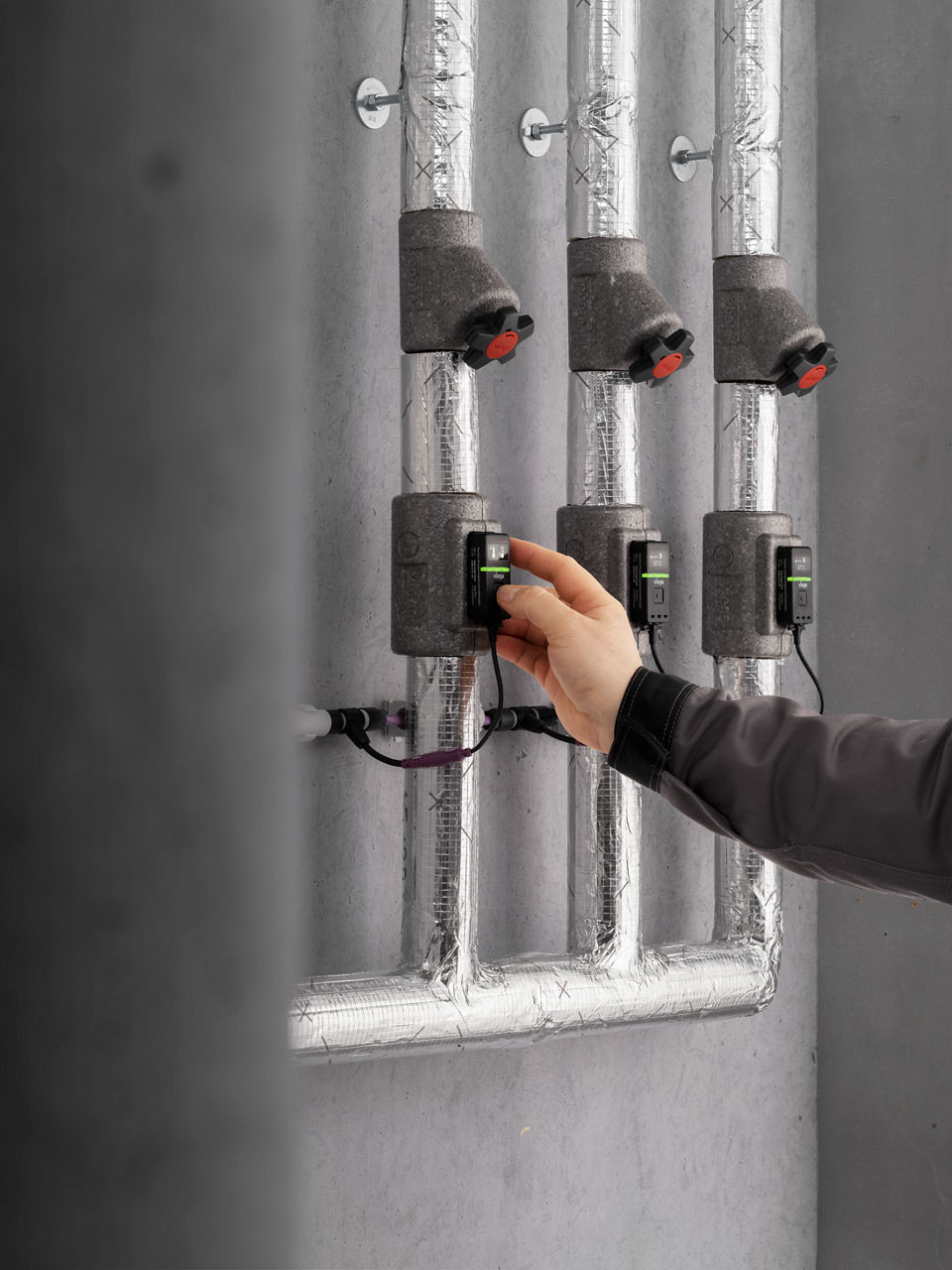

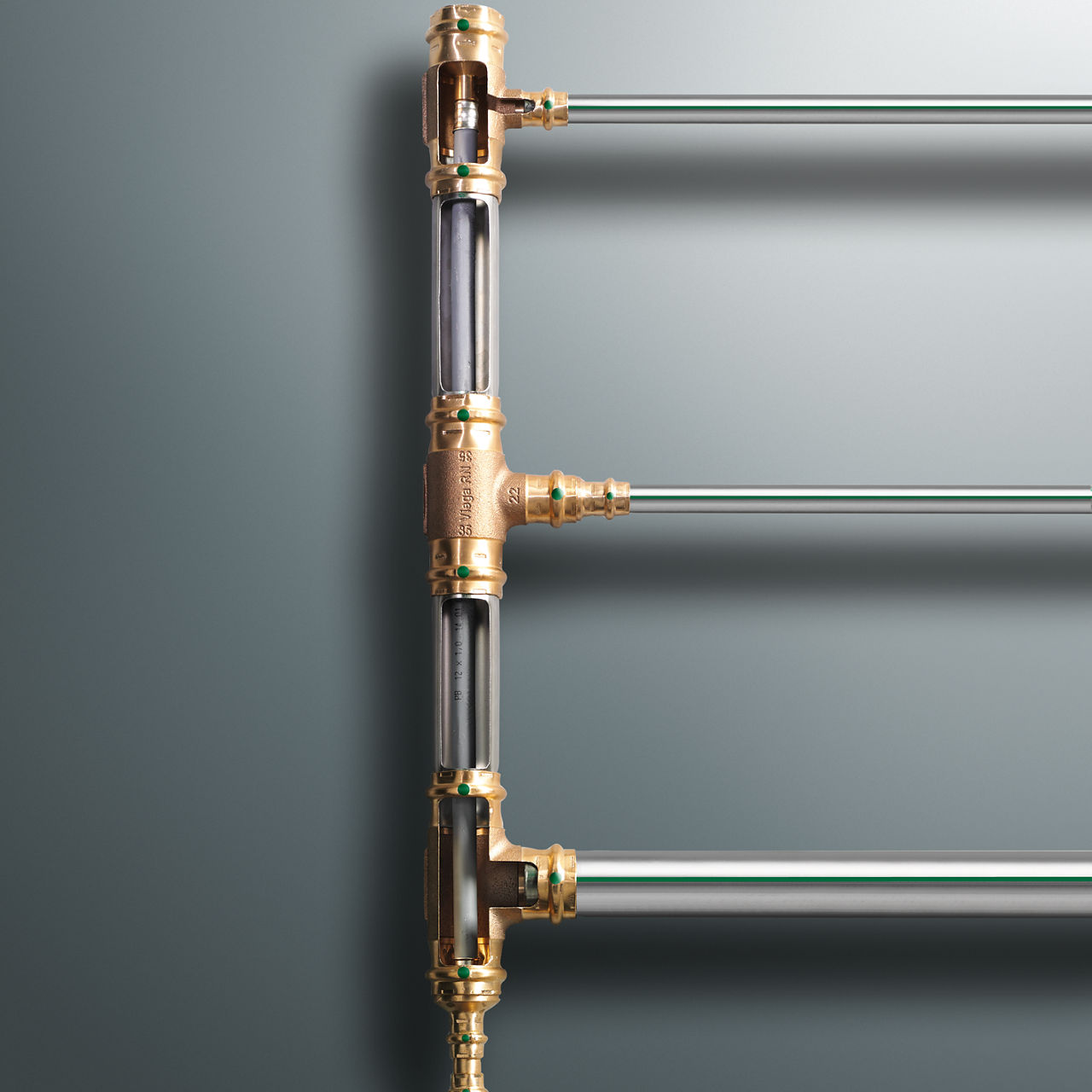

Die Basis für eine sichere Trinkwasserinstallation ist in jedem Fall eine durchdachte Planung mit klaren hydraulischen Strukturen. Um den planerischen Spagat zwischen Komfort, Effizienz und Hygiene anschließend in der Praxis zu meistern, bietet Viega mit der Smart-Loop-Inliner-Technik die passende Lösung. Hierbei liegt die Zirkulationsleitung innenliegend im Warmwassersteigstrang. Da die Zirkulation so direkt im warmen Medium verläuft, gibt es keine zusätzliche Wärmeabgabe nach außen; lediglich das Steigrohr selbst strahlt Wärme ab. Gleichzeitig entfällt der Bedarf an einem separaten Schachtplatz für den Rücklauf der Zirkulation. Dieser gewonnene Raum ist entscheidend, da er für eine korrekte Dämmung und den nötigen thermischen Abstand zur PWC-Leitung genutzt werden kann. Zudem schont das System Ressourcen durch weniger Materialeinsatz und verringerte Wärmeverluste. Ergänzt wird diese effiziente Leitungsführung ideal durch die elektronischen AquaVip-Zirkulationsregulierventile von Viega. Diese Ventile übernehmen den hydraulischen Abgleich vollautomatisch. Durch dieses Zusammenspiel aus intelligenter Rohrführung und smarter Regelungstechnik wird der sichere und hygienische Betrieb der Anlage dauerhaft unterstützt.
Die Basis für eine sichere Trinkwasserinstallation ist in jedem Fall eine durchdachte Planung mit klaren hydraulischen Strukturen. Um den planerischen Spagat zwischen Komfort, Effizienz und Hygiene anschließend in der Praxis zu meistern, bietet Viega mit der Smart-Loop-Inliner-Technik die passende Lösung. Hierbei liegt die Zirkulationsleitung innenliegend im Warmwassersteigstrang. Da die Zirkulation so direkt im warmen Medium verläuft, gibt es keine zusätzliche Wärmeabgabe nach außen; lediglich das Steigrohr selbst strahlt Wärme ab. Gleichzeitig entfällt der Bedarf an einem separaten Schachtplatz für den Rücklauf der Zirkulation. Dieser gewonnene Raum ist entscheidend, da er für eine korrekte Dämmung und den nötigen thermischen Abstand zur PWC-Leitung genutzt werden kann. Zudem schont das System Ressourcen durch weniger Materialeinsatz und verringerte Wärmeverluste. Ergänzt wird diese effiziente Leitungsführung ideal durch die elektronische AquaVip-Zirkulationsregulierung von Viega. Diese Ventile übernehmen den hydraulischen Abgleich sowie die normativ geforderten Funktionsprüfungen vollautomatisch. Durch dieses Zusammenspiel aus intelligenter Rohrführung und smarter Regelungstechnik sinkt der manuelle Wartungsaufwand drastisch, während der sichere und hygienische Betrieb der Anlage dauerhaft unterstützt wird.
Einfachheit schlägt Komplexität
Eine gute TGA-Planung zeichnet sich durch klare Strukturen aus. Die Reduktion der Zirkulationskreise auf das Notwendige und die minimierte Nutzung der zulässigen Volumen in der Reihenleitung in der Nutzungseinheit schützen das kalte Trinkwasser effektiv vor Erwärmung.
Planer sollten den Schutz des PWC als ebenso kritisch betrachten wie die Temperaturhaltung im PWH. Einfache hydraulisch abgeglichene Systeme sind hygienisch beherrschbar und im Betrieb günstiger.
