Kalt bleibt kalt
Die unzulässige Erwärmung von Trinkwasser kalt (PWC) wird zu einem immer größeren Hygienerisiko. Steigende Außentemperaturen und moderne, hochgedämmte Bauweisen führen dazu, dass die kritische Marke von 25 Grad Celsius schnell überschritten wird – ein Temperaturbereich, in dem sich Legionellen vermehren können. Doch mit vorausschauender Planung lässt sich der Erhalt der Trinkwassergüte langfristig sicherstellen.
Neun Maßnahmen, um die thermische Trennung von warm- und kaltgehenden Leitungen konsequent umzusetzen.
Den Technikraum als Kaltzone definieren
Der Schutz des kalten Trinkwassers beginnt direkt am Hausanschluss. Der Technikraum für den Hausanschluss und den Verteiler sollte so geplant werden, dass er frei von externen Wärmequellen ist. Im selben Raum aufgestellte Heizkessel, Fernwärmeanschlüsse, aber auch Server oder direkte Sonneneinstrahlung können die PWC-Temperatur schon bei der Einspeisung unnötig erhöhen und sind daher unzulässig. Ein separater, kühler Raum für den Hausanschluss und den Verteiler des Trinkwassers kalt ist die sicherste Basis.
In Heiz- und Technikzentralen liegt die Raumtemperatur häufig so hoch, dass sie schon für eine deutliche Fremderwärmung von Trinkwasser kalt sorgt.
Konsequent dämmen, auch bei Trinkwasser kalt
Was für PWH aus energetischen Gründen längst Standard ist, spielt bei Trinkwasser kalt ebenfalls eine zentrale Rolle für die Hygiene: Eine 100-Prozent-Dämmung ist eine der einfachsten und effektivsten passiven Maßnahmen, um die Erwärmung von PWC zu verzögern. Zwar kann sie den Temperaturanstieg bei Stagnation nicht dauerhaft verhindern, doch sie verschafft wertvolle Zeit, bevor kritische Temperaturen erreicht werden. So wird die Dämmung zu einem unverzichtbaren Baustein für den Erhalt der Trinkwassergüte.
Für größere Objekte, wie solche Geschossbauten, wird zukünftig eine umfassende „Kaltwasser-Strategie“ erforderlich sein, um Hygienerisiken durch zu hohe Systemtemperaturen bei Trinkwasser kalt (PWC) abzuwenden.
Getrennte Wege durch zwei Installationsschächte
Die konsequenteste Lösung, um Wärmeeinträge zu verhindern, ist die räumliche Trennung von kaltgehenden und warmgehenden Leitungen. Im Neubau sollten idealerweise zwei getrennte Installationsschächte geplant werden: einer für warmgehende Leitungen wie Heizung und PWH und ein zweiter für PWC, Abwasser und Elektroleitungen. Was zunächst nach Flächenverlust klingen mag, kann langfristig enorme Folgekosten für Sanierungen oder Spülmaßnahmen einsparen.
Beispiel einer hygienisch nachhaltigen Trinkwasserinstallation in einem Mehrfamilienhaus: warm- und kaltgehende Rohrleitungen verlaufen in getrennten Schächten, es gibt nur kurze Stichleitungen, und in der Vorwand wird der Wärmeübergang von PWH auf PWC weitestgehend vermieden.
Weniger Wärme im Schacht durch Rohr-in-Rohr-Zirkulation
Ist nur ein gemeinsamer Schacht möglich, ist maximaler Abstand das A und O. Eine Inliner-Zirkulation für PWH, zum Beispiel Smartloop-Inliner, kann hier den entscheidenden Unterschied machen. Da der Zirkulationsrücklauf im Vorlaufrohr der Warmwasserleitung geführt wird, verringert sich die wärmeabstrahlende Oberfläche im Vergleich zu einem klassischen Zweirohr-System.
Wärmequellen in Böden und Decken meiden
Installationszonen in Böden und Decken sind oft mögliche Orte für nicht sofort offensichtliche Wärmeeinträge ins Trinkwasser kalt. PWC-Leitungen dürfen niemals direkt unter oder direkt neben Leitungen der Fußbodenheizung oder Heizkörperanbindungen im Estrich verlegt werden (CEN/TR 16355). Auch Kreuzungen sind unbedingt zu vermeiden. In abgehängten Decken können Einbauleuchten mit hoher Wärmeabgabe neben den warmgehenden Leitungen zusätzlich das PWC unzulässig aufheizen. Auch hier ist möglichst auf Abstand zu achten.
Warm über Kalt in der Vorwand
Die Vorwand ist ein Bereich, in dem es durch Installationsfehler bei der Leitungsführung auf der Etage zu einer unzulässigen Erwärmung von Trinkwasser kalt kommen kann. Daher sollten PWH-Leitungen stets oberhalb von PWC-Leitungen verlegt werden. Auch hier ist auf den größtmöglichen Abstand zwischen den Rohren zu achten, um eine Wärmeübertragung zu minimieren.
Ein ebenso einfacher, wie wirksamer Schutz, PWC vor Fremderwärmung in der Vorwand zu schützen: Die warmgehenden Installationen sind von oben geführt, die kaltgehenden Rohrleitungen am Boden. Eine (hier nicht sichtbare) Trennwand verhindert Einträge aufsteigender Warmluft aus dem Schacht.
Wärmebrücken am Armaturenanschluss verhindern
Die Gefahr lauert bis zum letzten Zentimeter. Wärme kann direkt über den Armaturenkörper von der PWH- auf die PWC-Seite übertragen werden. Daher soll man auf Doppelwandscheiben, die direkt in eine Zirkulationsleitung eingebunden sind, verzichten. Die thermische Trennung wird erreicht, indem PWH von oben mit einer Abkühlstrecke und PWC von unten getrennt an die Armatur geführt werden, zum Beispiel über Einzelanschlüsse.
Die thermografische Aufnahme dieses Einhebelmischers zeigt, wie stark sich die Wärmeabstrahlung einer Warmwasserzirkulation über den Armaturenkörper auf die Kaltwasserseite auswirken kann.
Wasseraustausch durch Reihenleitungen sichern
Stagnation fördert die Erwärmung. Eine durchgeschliffene Reihenleitung oder auch im Bedarfsfall Ringleitung ist hier die hygienischste Lösung. Wird am Ende der Leitung eine häufig genutzte Entnahmestelle installiert, kann für einen regelmäßigen und vollständigen Wasseraustausch gesorgt werden.
Als letzte Option: aktiv kühlen
Wenn passive Maßnahmen nicht ausreichen, um die PWC-Temperatur unter 25 Grad Celsius zu halten, kann eine aktive Kühlung notwendig werden. Dabei wird ein Kühlaggregat in eine PWC-Zirkulation (PWC-C) eingebunden. Diese gebäudespezifische Lösung ist mit erheblichem Installations- und Betriebsaufwand verbunden, kann aber gegenüber zusätzlicher unnötiger Wassernutzung, zum Beispiel über Spülstationen, wirtschaftlich und ressourcenschonend sein. Dies sollte allerdings nur als letzte Möglichkeit in Betracht gezogen werden, wenn alle planerischen und baulichen Optionen ausgeschöpft sind.
Trinkwasser kalt und Hygiene
Lange Zeit stand bei der Trinkwasserhygiene vor allem das Warmwasser (PWH) mehr im Fokus. Die Erwärmung von PWC wurde in den letzten Jahren ein immer wichtigerer Aspekt. Drei Faktoren sind dafür verantwortlich:
- Der Klimawandel führt zu höheren Temperaturen in Flüssen und Talsperren, aus denen das Rohwasser gewonnen wird.
- Die Versorgungsnetze erwärmen sich durch höhere Bodentemperaturen in urbanen Räumen zusätzlich. Statt der in Normen angenommenen 10 Grad Celsius kommt das Wasser oft schon mit mindestens 14 Grad Celsius oder im Sommer sogar mit weit mehr am Hausanschluss an.
- Moderne, hochgedämmte Gebäude sorgen dafür, dass Wärme im Inneren bleibt. In Installationsschächten und abgehängten Decken herrschen oft Temperaturen, die den Wärmeeintrag in die PWC-Leitungen begünstigen. Die Kombination dieser Effekte führt dazu, dass der Puffer zur kritischen Grenze von 25 Grad Celsius, ab der sich Legionellen stark vermehren, immer kleiner wird. Daher sind bauliche Maßnahmen notwendig, um das Hygienerisiko auch im kalten Trinkwasser zu minimieren.

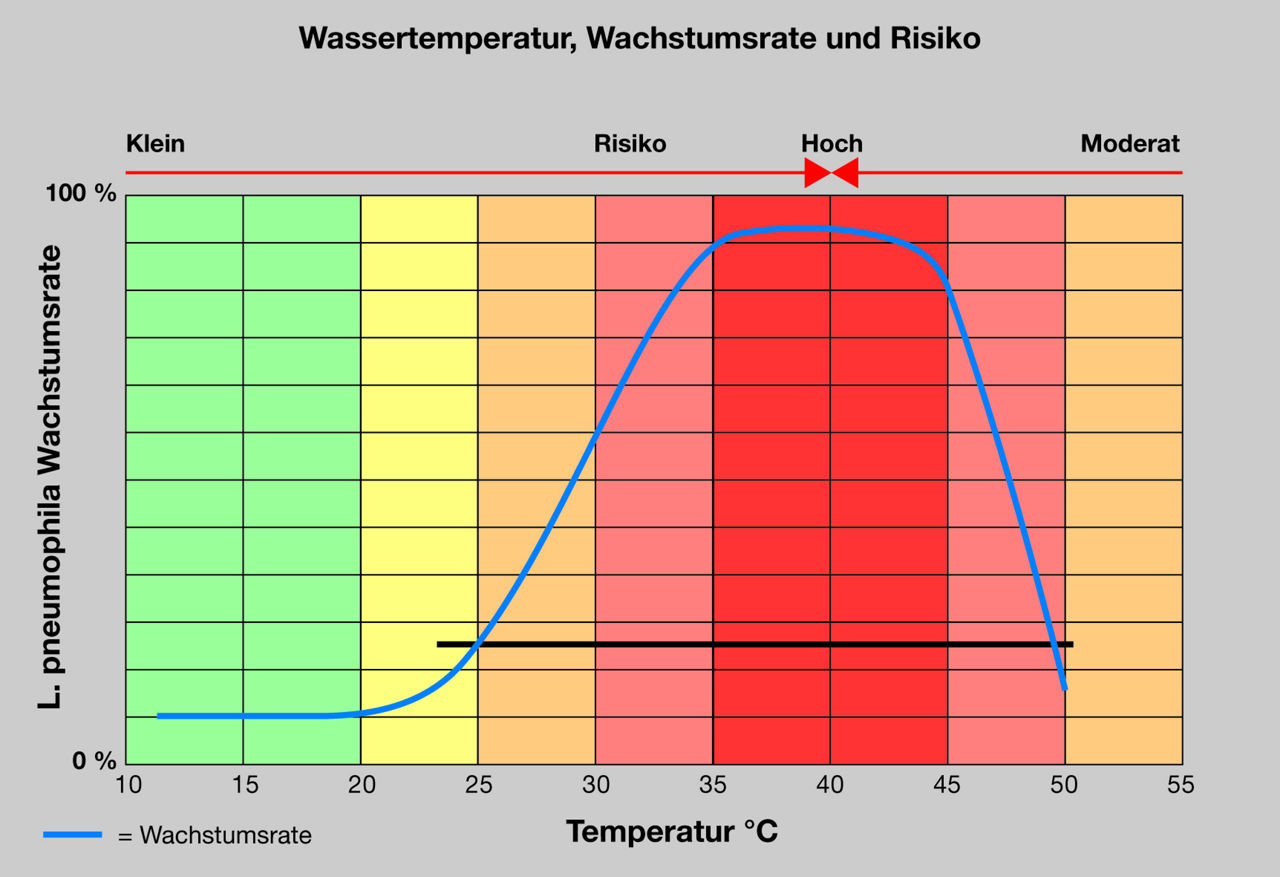

Legionellen vermehren sich im Kaltwasser massiv, wenn die Temperaturen über 25 °C liegen.
