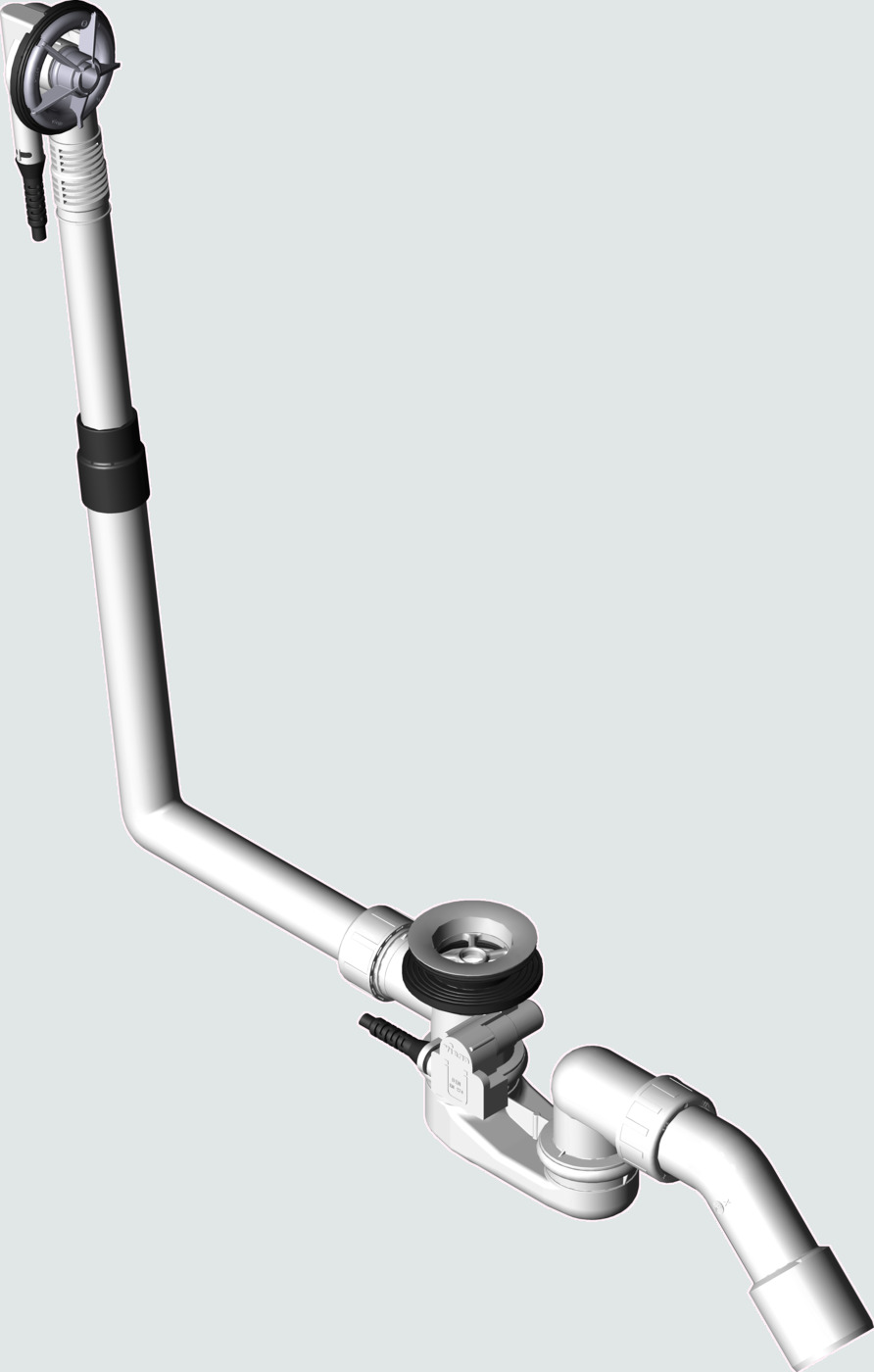

Multiplex-Ab-/Überlauf

Modell 6162.1

Multiplex-Ab-/Überlauf

Funk­tionseinheit
flache Ausführung; nur 33 mm Platzbedarf hinter Badewanne
  • ohne: Drehrosette, Ventilkegel

Ausstattung

Geruchverschluss, Ablaufbogen 45°, Ventil verchromt

Technische Daten

Sperrwasserhöhe 50 mm
Ablaufleistung Anstauhöhe 300 mm 0,92 l/s
Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s

Hinweis

Siehe aktuelle Übersicht der Verwendungshinweise!
güteüberwacht nach DIN EN 274

Modell 6162.1



Artikeltabelle

Artikel Menge
103 071
DN BZL L H BS B52 VE
40/50 560 100–260 180–400 24
BZL = Bowdenzug-​Länge
BS = Badewanne Standard
B52 = für Badewanne mit Ablaufloch-Ø 52

Lagerschilder - Etikett und Karton

Artikel
103 071
DN BZL L H BS B52 Lagerschilder (Karton) Lagerschilder (Etikett)
40/50 560 100–260 180–400
BZL = Bowdenzug-​Länge
BS = Badewanne Standard
B52 = für Badewanne mit Ablaufloch-Ø 52

CAD-Dateien

Hintergrund Licht Model type
Weiß Hellgrau Blaugrau Mittelgrau Dunkelgrau
Headlights Toplights Licht aus
Model type flat Model type tiles 1 Model type tiles 2

Dateiformat
(Bitte auswählen)

Artikel
103 071
DN BZL L H BS B52 Dateigröße
40/50 560 100–260 180–400 2,5 MB
BZL = Bowdenzug-​Länge
BS = Badewanne Standard
B52 = für Badewanne mit Ablaufloch-Ø 52
