OEE verbessern: 4 Versteckte Effizienzbremsen in industriellen Rohrleitungen
Die Gesamtanlageneffektivität (OEE) ist die zentrale Kennzahl für die Wettbewerbsfähigkeit in der Industrie. Während der Fokus oft auf der Optimierung der Produktionsmaschinen liegt, wird die versorgende Infrastruktur häufig vernachlässigt. Ein Fehler, der teuer werden kann. Denn in den Rohrleitungsnetzen für beispielsweise Druckluft, Kühlwasser oder technische Gase lauern oft große, unentdeckte Effizienz-Blockaden.
-
Drei Säulen der OEE
Verfügbarkeit: Wie viel Zeit läuft die Anlage im Vergleich zur geplanten Produktionszeit? (Verluste durch Stillstände)
Leistung: Wie schnell produziert die Anlage im Vergleich zur maximal möglichen Geschwindigkeit? (Verluste durch reduzierte Taktzahlen)
Qualität: Wie viele produzierte Teile entsprechen den Qualitätsstandards? (Verluste durch Ausschuss und Nacharbeit)Ein OEE-Wert von 100 % bedeutet, dass eine Anlage ohne Ausfallzeiten, ohne Leistungsverluste und ohne Ausschuss produziert. Ein Wert von 85 % gilt bereits als Weltklasse. Die OEE deckt somit schonungslos alle Effizienzverluste auf und ist der wichtigste Hebel zur Steigerung der Profitabilität.
1. Verfügbarkeitsbremse: ungeplante Stillstände durch Leckagen
Ein kleiner Defekt, eine große Wirkung: Eine undichte Rohrverbindung kann zu einem sofortigen, ungeplanten Produktionsstillstand führen. Jede Leckage ist eine kritische Störstelle im System, die einen Druckabfall im System verursacht und damit den Ausfall der versorgten Maschine zur Folge haben kann. Das Resultat sind teure Ausfallzeiten, bei denen die Reparatur zum Wettlauf gegen die Uhr wird, um Kosten zu minimieren.

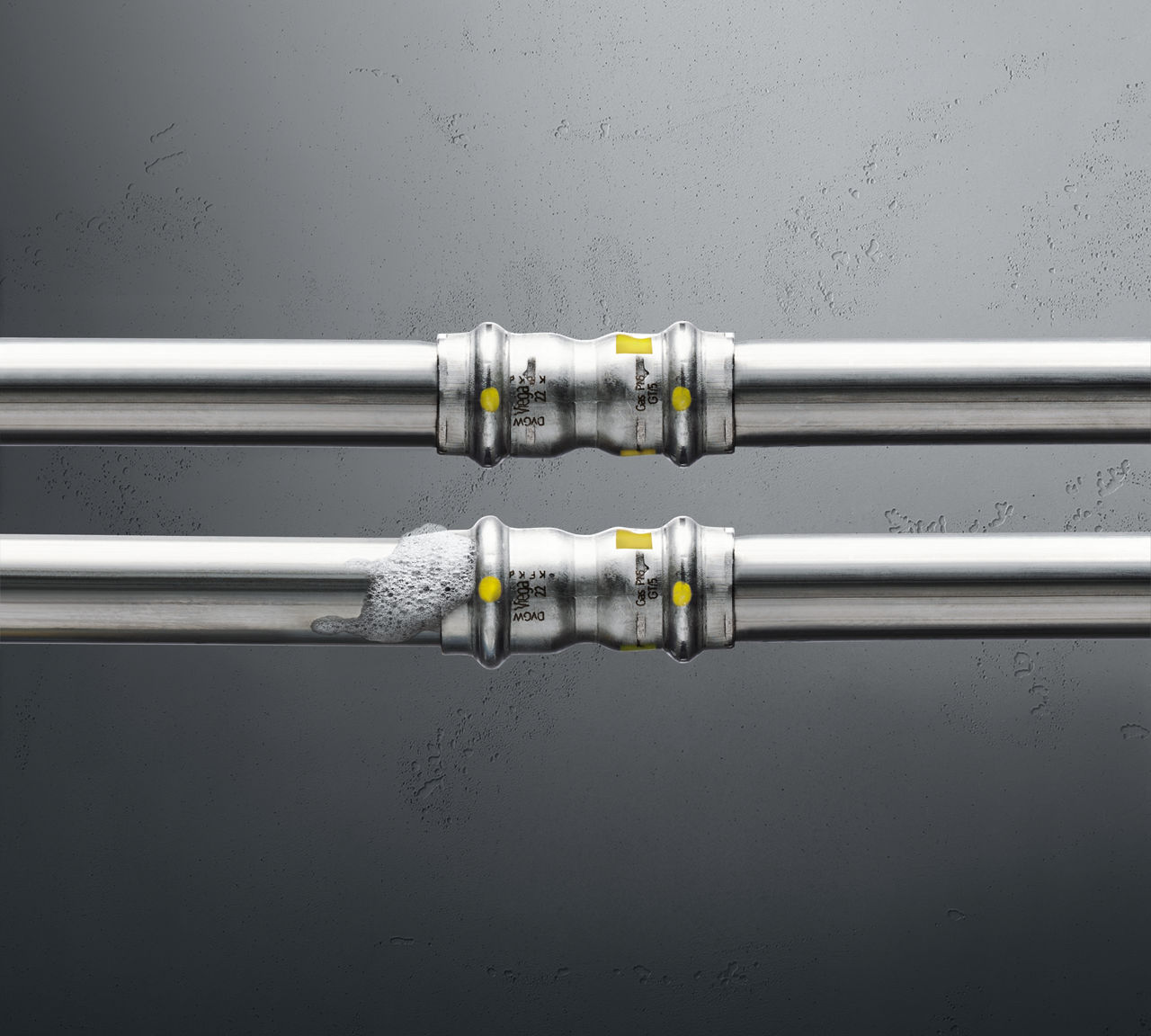

Die Lösung liegt in der Verbindungstechnik: Anstatt auf fehleranfällige Gewinde- oder Schweißverbindungen zu setzen, bietet die kalte Pressverbindungstechnik eine prozesssichere Alternative. Systeme mit einem geprüften Sicherheitsmerkmal wie der Viega SC-Contur machen versehentlich vergessene Verpressungen innerhalb des gesamten normativen Druckbereichs bei der Dichtheitsprüfung sichtbar. Das Risiko einer unentdeckten Leckage wird so von Beginn an minimiert und die Anlagenverfügbarkeit nachhaltig gesichert.
2. Kostentreiber: hohe Energiekosten durch ineffiziente Rohrleitungen
Ineffiziente Rohrleitungsnetze sind massive Kostentreiber, die oft unbemerkt bleiben. Besonders Leckagen in Druckluftsystemen führen zu erheblichen Verlusten, aber auch eine von Beginn an falsche Dimensionierung erhöht dauerhaft den Energiebedarf und verursacht erhöhte Betriebskosten. So spart die Beseitigung einer einzigen Leckage von nur 3 mm Durchmesser bei 6 bar Betriebsdruck bereits 4.964 Euro pro Jahr. Steigt der Betriebsdruck auf 12 bar, erhöht sich dieser Betrag auf 20.015 Euro jährlich. Ein noch größerer Hebel liegt oft in der korrekten Auslegung des gesamten Netzes. Eine Redimensionierung eines unterdimensionierten Rohres von 50 mm auf 90 mm Innendurchmesser kann beispielsweise eine jährliche Kostenersparnis von 83.263 Euro bewirken.
Berechnungsgrundlage: 4.000 Betriebsstunden/Jahr und ein Strompreis von 40,03 Ct/kWh. Angesichts der steigenden Energiepreise ist das tatsächliche Einsparpotenzial meist noch größer.
3. Effizienzblockade: lange Stillstände bei Wartung und Umbau
Auch geplante Stillstände für Wartung, Reparatur oder die Erweiterung von Anlagen müssen so kurz wie möglich sein. Hier wird die Wahl der Verbindungstechnik zum entscheidenden Faktor. Das traditionelle Schweißen ist eine zeitaufwendige Installationstechnik, welche die Ausfallzeit verlängert. Es erfordert umfangreiche Sicherheitsmaßnahmen wie Brandwachen, das Abschalten der Anlage, schwere Ausrüstung und lange Abkühlzeiten. Die kalte Pressverbindungstechnik bietet hier eine deutlich effizientere Alternative, wie auch Manfred Rudolph vom Instandhaltungsteam des Kunststoffverarbeiters Pöppelmann bestätigt:
„Im Gegensatz zum Schweißen spart die kalte Pressverbindungstechnik je nach Nennweite bis zu 80 % Zeit bei der Verarbeitung und ist ohne Auskühlzeiten sofort wieder belastbar. Die Maschinen können nach Reparaturen oder Umstellungen also deutlich schneller wieder in Betrieb gehen. Außerdem fallen eventuell unverpresste Verbindungen dank der SC-Contur schon beim Befüllen des Rohrleitungsnetzes auf. Das gibt zusätzliche Sicherheit.“
Manfred Rudolph (Instandhaltungsteam), Pöppelmann
4. Performancebremse: Leistungsverluste durch zu hohen Druckabfall
Der OEE-Faktor „Leistung“ leidet, wenn eine Maschine nicht ihre volle Taktzahl erreicht. Eine häufige Ursache ist ein zu hoher Druckabfall im versorgenden Rohrleitungsnetz. Technisch entsteht dieser durch Reibungsverluste an der Rohrwand und durch Verwirbelungen an jedem Fitting. Sind die Rohre zu eng dimensioniert oder werden strömungstechnisch ungünstige Verbinder eingesetzt (hohe Zeta-Werte), kommt an der Maschine nicht mehr der benötigte Betriebsdruck an.
Die Lösung liegt in der strömungsoptimierten Planung:
Moderne Pressverbindersysteme wie die von Viega sind strömungstechnisch so optimiert, dass sie minimalen Widerstand bieten. Dies erlaubt oft eine schlankere Dimensionierung des gesamten Netzes, was nicht nur Installationskosten spart, sondern auch die Energieeffizienz des Kompressors erhöht und die volle Maschinenleistung sicherstellt.
Vergleich: Schweißen vs. Viega Pressverbindungstechnik
Merkmal | Traditionelles Schweißen | Viega Pressverbindungstechnik |
Installationszeit | Lang, inklusive Vorbereitung und Abkühlzeit | Bis zu 80 % schneller |
Sicherheitsrisiko | Hoch (Brandgefahr, Funkenflug) | Minimal (kalte Verbindungstechnik) |
Qualitätssicherung | Abhängig vom Handwerker, komplexe Prüfung | Prozesssicher (SC-Contur), reproduzierbare Qualität |
Anlagenverfügbarkeit | Lange Stillstände bei Wartung/Reparatur | Minimale Stillstände, schnelle Inbetriebnahme |
Flexibilität | Gering, erfordert externe Spezialisten | Hoch, kann durch geschultes Personal erfolgen |
Vom Kostenfaktor zur strategischen Investition in die OEE
Rohrleitungssysteme dürfen nicht als reiner Kostenfaktor betrachtet werden. Sie sind eine strategische Investition in die Anlagenverfügbarkeit. Die Entscheidung für hochwertige, prozesssichere und schnell zu verarbeitende Pressverbindersysteme zahlt direkt auf alle drei Faktoren der OEE ein:
- Sie erhöht die Verfügbarkeit durch weniger Stillstände,
- Sichert die Leistung durch optimale Versorgung und
- Senkt die Kosten durch eine verbesserte Energieeffizienz und schnellere Wartung.
Die Optimierung der OEE beginnt also nicht erst an der Maschine, sondern bei den Leitungen, die sie zuverlässig versorgen.
Häufig gestellte Fragen (FAQ)
-
Wie beginne ich mit der Analyse meiner Rohrleitungsnetze, um OEE-Potenziale zu finden?
Starten Sie mit einem systematischen Monitoring. Beauftragen Sie Ihr Instandhaltungsteam oder einen externen Dienstleister mit einer professionellen Leckage-Ortung. Dokumentieren Sie alle Stillstände, die auf Probleme mit Rohrleitungen (Leckagen, Druckabfall) zurückzuführen sind, um das finanzielle Ausmaß zu quantifizieren.
-
Warum ist die Pressverbindungstechnik für die Instandhaltung vorteilhafter?
Die Presstechnik erfordert keine offene Flamme, ist schnell erlernbar und benötigt kein schweres Gerät. Das eigene Instandhaltungspersonal kann nach einer Schulung Reparaturen und Erweiterungen schnell und flexibel selbst durchführen, ohne auf externe Schweißer warten oder aufwendige Sicherheitsmaßnahmen treffen zu müssen. Das erhöht die Reaktionsgeschwindigkeit und senkt die Kosten.
-
Die Anschaffungskosten für Pressfittings sind oft höher als für Schweißfittings. Wie argumentiere ich die Investition?
Die richtige Kennzahl ist nicht der reine Materialpreis, sondern die Total Cost of Ownership (TCO) der installierten Verbindung. Hier ist die Presstechnik klar im Vorteil. Berücksichtigen Sie bei Ihrer Kalkulation:
- reduzierte Lohnkosten – bis zu 80 % schnellere Montage bedeutet signifikant weniger Arbeitsstunden.
- keine Zusatzkosten für Sicherheit – es entfallen Kosten für Brandschutzmaßnahmen sowie Brandwachen.
- maximale Anlagenverfügbarkeit – kürzere Stillstandzeiten bedeuten weniger Produktionsausfall, was oft der größte Kostenfaktor ist.
- geringere Energiekosten – ein zuverlässig dichtes System verhindert teure Energieverluste.
Die Investition in die Presstechnik amortisiert sich somit sehr schnell durch die massiven Einsparungen im Installations- und Betriebsprozess.
-
Im Artikel wird von „strömungsoptimierten“ Verbindern gesprochen. Was bedeutet das technisch?
Technisch wird der Strömungswiderstand eines Fittings durch den Zeta-Wert beschrieben. Je niedriger der Zeta-Wert, desto weniger Verwirbelungen und Druckverlust erzeugt das Bauteil. Viega Pressverbinder sind so konstruiert, dass sie sehr niedrige Zeta-Werte aufweisen. Dies führt zu einem geringeren Gesamtdruckabfall im System. In der Praxis bedeutet das, dass der Kompressor oder die Pumpe weniger Energie aufwenden muss, um den erforderlichen Betriebsdruck an der Verwendungsstelle zu gewährleisten, was direkt die Energiekosten senkt.
-
Für welche Rohrmaterialien und Rohrdimensionen in der Industrie ist die Presstechnik verfügbar?
Viega bietet ein umfassendes Systemportfolio für nahezu alle in der Industrie gängigen Rohrmaterialien. Die wichtigsten Systeme sind:
Megapress: Pressverbinder aus unlegiertem Stahl aus dem Werkstoff 1.0308 mit äußerer Zink-Nickel-Beschichtung in den Dimensionen ⅜ bis 4 Zoll für schwarze, verzinkte, industriell lackierte und pulverbeschichtete Stahlrohre.Sanpress Inox: Edelstahl-Pressverbindersystem in den Dimensionen 15 bis 108 mm aus dem Werkstoff 1.4401 mit Installationsrohren aus dem Werkstoff 1.4401 oder 1.4521.
Temponox: wirtschaftliches Edelstahl Pressverbindersystem in den Dimensionen 15 bis 108 mm aus dem Werkstoff 1.4301 mit Installationsrohren aus dem Werkstoff 1.4520.
Profipress: Pressverbinder aus Kupfer in den Dimensionen 12 bis 64 mm für Kupferrohre.
