Viega Megapress-Systeme geeignet für Stahlrohre in Siede- und Gewinderohrqualität
Die Installation von Rohrleitungen stellt hohe Anforderungen: Sicherheit, Schnelligkeit und Wirtschaftlichkeit müssen gewährleistet sein. Mit Viega Megapress steht ein Pressverbindersystem zur Verfügung, welches auch bei dickwandigen Stahlrohren in Siederohr- und Gewinderohrqualität eine sichere, flammenlose und wirtschaftliche Verbindung ermöglicht – ohne aufwendige Schweißarbeiten. In diesem Blogbeitrag finden Sie alle relevanten Rohrübersichten.
Viega Megapress: Die flammenlose Alternative zum Schweißen
Das Megapress-System ermöglicht das sichere und schnelle Verbinden von dickwandigen Stahlrohren – auch für Rohre in Siederohr- und Gewinderohrqualität. Die Pressverbindungstechnik eignet sich ideal für Anwendungen mit hohen Druck- und Temperaturanforderungen und ist besonders in industriellen Anlagen eine effiziente Lösung.
Durch den Verzicht auf Schweißen oder Gewindeschneiden lassen sich auch Bestandsanlagen schnell und einfach nachrüsten. So verbindet Megapress Effizienz, Sicherheit und Vielseitigkeit in einem System für die Installation und Modernisierung von Stahlrohrleitungen.
Die Megapress-Systeme:
Für Heiz- und Kühlanlagen, Druckluft-, Feuerlösch- und Sprinkleranlagen sowie technische Gase.
Für Nah- und Fernwärmeanlagen nach AGFW FW 524, Heiz- und Kühlanlagen, Druckluft-, Feuerlösch- und Sprinkleranlagen.

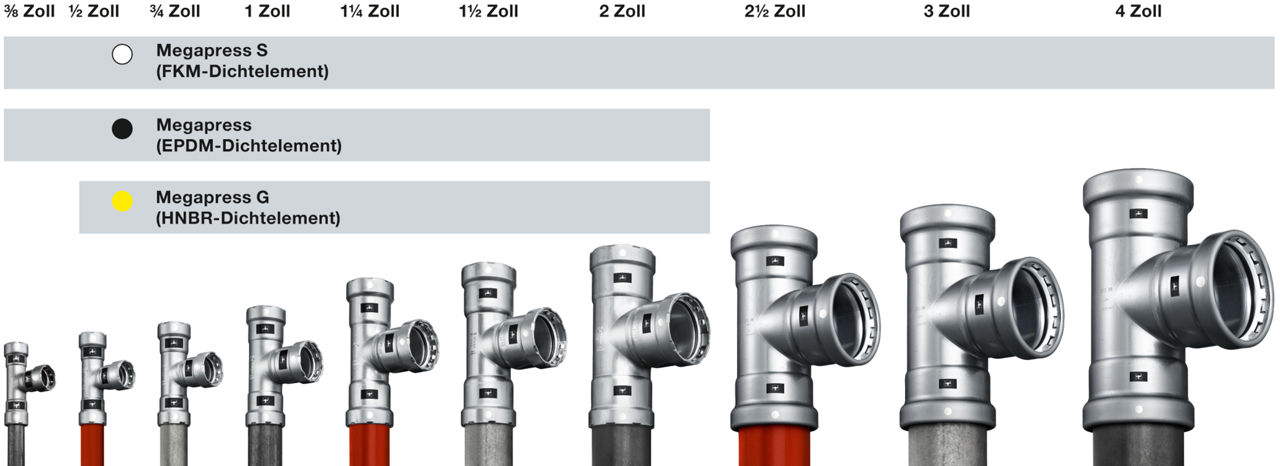

Größen und Dichtelemente der Megapress-Systeme:
Die Siederohr- und Gewinderohrtabellen im Überblick:

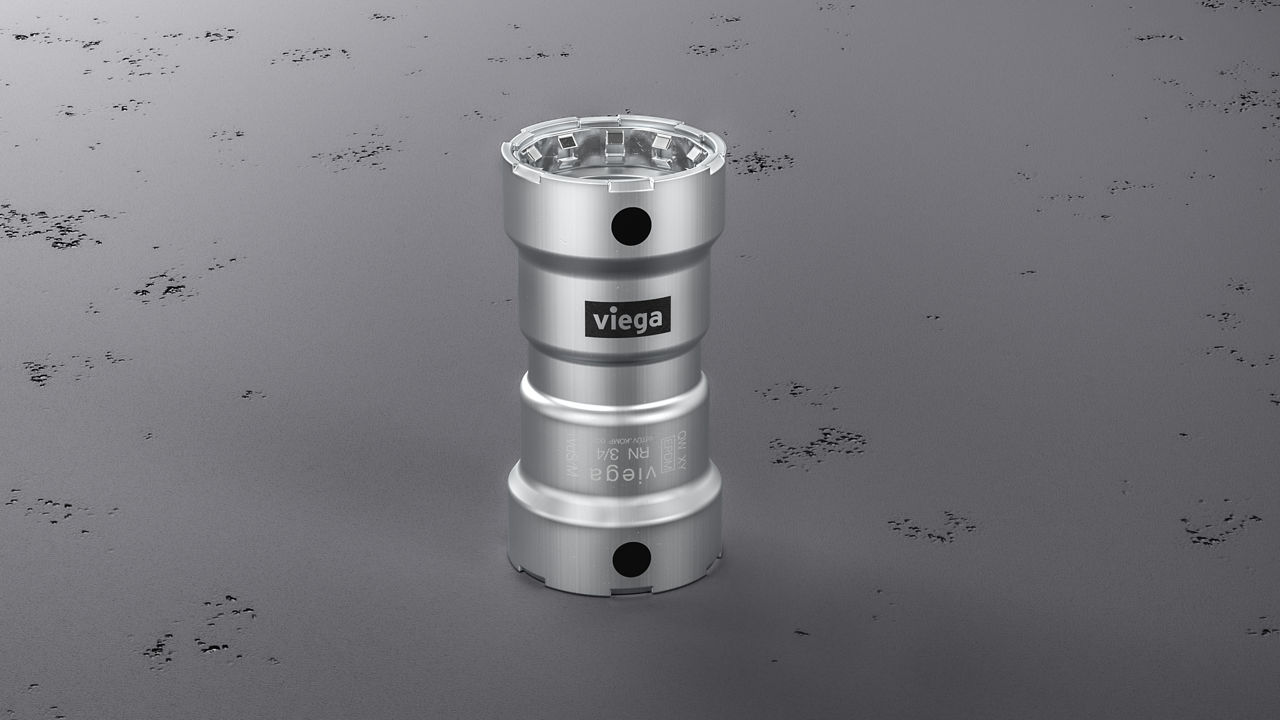

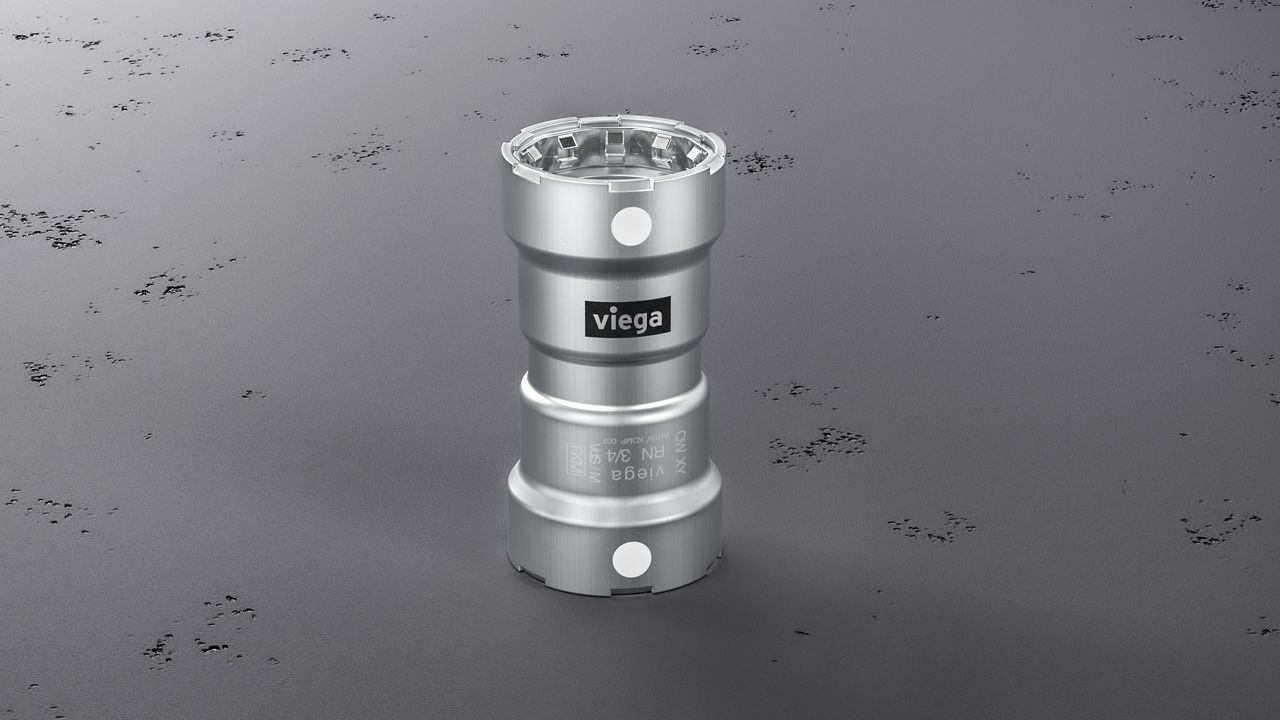

Megapress und Megapress S
Ob Heizungs-, Kühl-, Sprinkler- oder Druckluftanlagen: Megapress und Megapress S sind für zahlreiche Anwendungen geeignet. Die Pressverbinder sind für dickwandige Stahlrohre in Siederohrqualität (nach DIN EN 10220/10216-1 und -2* sowie DIN EN 10220/10217-1 und -2*) sowie in Gewinderohrqualität (nach DIN EN 10255) geeignet.
Mögliche Rohrarten für dickwandige Stahlrohre
Gewinderohrqualität:
- Nach DIN EN 10255 – schwere Reihe H und mittlere Reihe M
- Nach DIN EN 10255 – Rohrart L und Rohrart L1 und Rohrart L2
Siederohrqualität:
- Nach DIN EN 10220/10216-1 und -2* sowie DIN EN 10220/10217-1 und -2* – Rohrreihe 1, 2 und 3
Tabellarische Rohrübersichten:
-
Megapress/Megapress S – DIN EN 10220/10216-1 sowie -2* sowie DIN EN 10220/10217-1 und -2* – Siederohrqualität – Rohrreihe 1, 2 und 3
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke DIN EN 10220/10216-1 nahtlose Stahlrohre [mm] Rohrwandstärke DIN EN 10220/10217-1 längsnahtgeschweißte Stahlrohre [mm] ⅜ 10 17,2 16,7–17,7 1,8–4,5 1,4–4,0 ½ 15 21,3 20,8–21,8 2,0–5,0 1,4–4,5 ¾ 20 26,9 26,4–27,4 2,0–8,0 1,4–5,0 1 25 33,7 33,2–34,2 2,3–8,8 1,4–8,0 – 32 38,0 37,5–38,5 2,6–10,0 1,4–8,8 1¼ 32 42,4 41,9–42,9 2,6–10,0 1,4–8,8 – 40 44,5 44,0–45,0 2,6–12,5 1,4–8,8 1½ 40 48,3 47,8–48,8 2,6–12,5 1,4–8,8 – 50 57,0 56,4–57,6 2,9–14,2 1,4–10,0 2 50 60,3 59,7–60,9 2,9–16,0 1,4–10,0 2½ 65 76,1 75,3–76,9 2,9–20,0 1,4–10,0 3 80 88,9 88,0–89,8 3,2–25,0 1,4–10,0 4 100 114,3 113,2–115,4 3,6–32,0 1,4–11,0 *Mögliche Stahlwerkstoffe gemäß DIN EN 10216-2 / DIN EN 10217-2: P195GH (1.0348), P235GH (1.0345) sowie P265GH (1.0425)
-
Megapress/Megapress S – DIN EN 10255 – Gewinderohrqualität – schwere Reihe H und mittlere Reihe M
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke schwere Reihe H [mm] Rohrwandstärke mittlere Reihe M [mm] ⅜ 10 17,2 16,7–17,5 2,9 2,3 ½ 15 21,3 21,0–21,8 3,2 2,6 ¾ 20 26,9 26,5–27,3 3,2 2,6 1 25 33,7 33,3–34,2 4,0 3,2 1¼ 32 42,4 42,0–42,9 4,0 3,2 1½ 40 48,3 47,9–48,8 4,0 3,2 2 50 60,3 59,7–60,8 4,5 3,6 2½ 65 76,1 75,3–76,6 4,5 3,6 3 80 88,9 88,0–89,5 5,0 4,0 4 100 114,3 113,1–115,0 5,4 4,5 -
Megapress/Megapress S – DIN EN 10255 – Gewinderohrqualität – Rohrart L und Rohrart L1
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung Rohrart L [mm] Rohrwandstärke Rohrart L [mm] Außendurchmesser inkl. Beschichtung Rohrart L1 [mm] Rohrwandstärke Rohrart L1 [mm] ⅜ 10 17,2 16,7–17,4 2,0 16,7–17,4 2,0 ½ 15 21,3 21,0–21,7 2,3 21,0–21,7 2,3 ¾ 20 26,9 26,4–27,1 2,3 26,4–27,1 2,3 1 25 33,7 33,2–34,0 2,9 33,2–34,0 2,9 1¼ 32 42,4 41,9–42,7 2,9 41,9–42,7 2,9 1½ 40 48,3 47,8–48,6 2,9 47,8–48,6 2,9 2 50 60,3 59,6–60,7 3,2 59,6–60,7 3,2 2½ 65 76,1 75,2–76,0 3,2 75,2–76,3 3,2 3 80 88,9 87,9–88,7 3,2 87,9–89,4 3,6 4 100 114,3 113,0–113,9 3,6 113,0–114,9 4,0 -
Megapress/Megapress S – DIN EN 10255 – Gewinderohrqualität – Rohrart L2
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke [mm] ⅜ 10 17,2 16,7–17,1 1,8 ½ 15 21,3 21,0–21,4 2,0 ¾ 20 26,9 26,4–26,9 2,3 1 25 33,7 33,2–33,8 2,6 1¼ 32 42,4 41,9–42,5 2,6 1½ 40 48,3 47,8–48,4 2,9 2 50 60,3 59,6–60,2 2,9 2½ 65 76,1 75,2–76,0 3,2 3 80 88,9 87,9–88,7 3,2 4 100 114,3 113,0–113,9 3,6

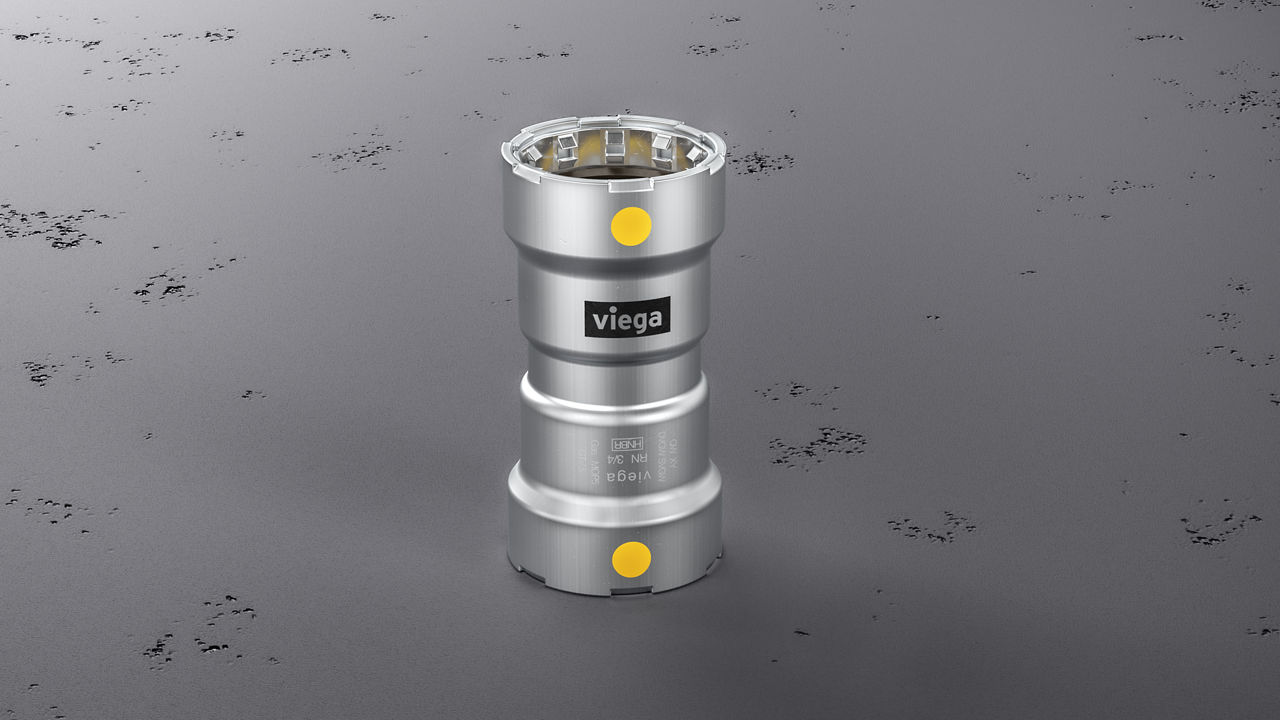

Megapress G
Mit Megapress G können dickwandige Stahlrohre auch in Gas-Installationen kalt verpresst werden. Das System ist zugelassen für Erd- und Flüssiggase nach DVGW-Arbeitsblatt G 260 sowie für Heizöl- und Dieselkraftstoffanlagen. Das System ist auch für dickwandige Stahlrohre in Siederohrqualität (nach DIN EN 10220/10216-1 und DIN EN 10220/10217-1) sowie in Gewinderohrqualität (nach DIN EN 10255) ausgelegt.
Mögliche Rohrarten für dickwandige Stahlrohre
- Nach DIN EN 10220/10216-1 und DIN EN 10220/10217-1 – Rohrreihe 1
Gewinderohrqualität:
- Nach DIN EN 10255 – schwere Reihe H und mittlere Reihe M
Tabellarische Rohrübersichten:
-
Megapress G – Siederohrqualität – Rohrreihe 1
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke DIN EN 10220/10216-1 nahtlose Stahlrohre [mm] Rohrwandstärke DIN EN 10220/10217-1 längsnahtgeschweißte Stahlrohre [mm] ½ 15 21,3 20,8–21,8 2,0–3,2 2,0–3,2 ¾ 20 26,9 26,4–27,4 2,3–3,2 2,0–3,2 1 25 33,7 33,2–34,2 2,6–4,0 2,0–4,0 1¼ 32 42,4 41,9–42,9 2,6–4,0 2,3–4,0 1½ 40 48,3 47,8–48,8 2,6–4,0 2,3–4,0 2 50 60,3 59,7–60,9 2,9–4,5 2,3–4,5 -
Megapress G – Gewinderohrqualität
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke H nach DIN EN 10255 [mm] Rohrwandstärke M nach DIN EN 10255 [mm] ½ 15 21,3 21,0–21,8 3,2 2,6 ¾ 20 26,9 26,5–27,3 3,2 2,6 1 25 33,7 33,3–34,2 4,0 3,2 1¼ 32 42,4 42,0–42,9 4,0 3,2 1½ 40 48,3 47,9–48,8 4,0 3,2 2 50 60,3 59,7–60,8 4,5 3,6
Megapress- und Megapress S-Einpressanschlüsse
Die Megapress- und Megapress S-Einpressanschlüsse sind ideal für den schnellen, nachträglichen Anschluss an bestehende Rohrleitungen. Stahlrohre stehen für Langlebigkeit und Robustheit – und mit den Einpressanschlüssen von Viega lässt sich ein zusätzlicher Anschluss in nur wenigen Minuten sicher und effizient einfügen. Die Einpressanschlüsse sind für dickwandige Stahlrohre in Siederohrqualität (nach DIN EN 10220/10216-1 und DIN EN 10220/10217-1) sowie in Gewinderohrqualität (nach DIN EN 10255) ausgelegt.
Mögliche Rohrarten dickwandiger Stahlrohre
Siederohrqualität:
- Nach DIN EN 10220/10216-1 und DIN EN 10220/10217-1 – Rohrreihe 1, 2 und 3
Gewinderohrqualität:
- Nach DIN EN 10255 – schwere Reihe H und mittlere Reihe M
- Nach DIN EN 10255 – Rohrart L, L1 und L2
Tabellarische Rohrübersichten:
-
Megapress- und Megapress S-Einpressanschlüsse – DIN EN 10220/10216-1 und DIN EN 10220/10217-1 – Siederohrqualität – Rohrreihe 1, 2 und 3
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke DIN EN 10220/10216-1 nahtlose Stahlrohre [mm] Rohrwandstärke DIN EN 10220/10217-1 längsnahtgeschweißte Stahlrohre [mm] 1½ 40 48,3 47,8–48,8 2,3–4,0 2,3–4,0 2 50 60,3 59,7–60,9 2,3–4,5 2,3–4,5 2½ 65 76,1 75,3–76,9 2,6–4,5 2,6–4,5 3 80 88,9 88,0–89,8 2,6–5,0 2,6–5,0 4 100 114,3 113,2–115,4 2,6–5,4 2,6–5,4 5 125 139,7 138,3–141,1 2,9–5,4 2,9–5,4 6 150 168,3 166,6–170,0 2,9–5,4 2,9–5,4 -
Megapress- und Megapress S-Einpressanschluss – DIN EN 10255 – Gewinderohrqualität – schwere Reihe H und mittlere Reihe M
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke schwere Reihe H [mm] Rohrwandstärke mittlere Reihe M [mm] 1½ 40 48,3 47,9–48,8 4,0 3,2 2 50 60,3 59,7–60,8 4,5 3,6 2½ 65 76,1 75,3–76,6 4,5 3,6 3 80 88,9 88,0–89,5 5,0 4,0 4 100 114,3 113,1–115,0 5,4 4,5 5 125 139,7 138,5–140,8 5,4 5,0 6 150 165,1 163,9–166,5 5,4 5,0 -
Megapress- und Megapress S-Einpressanschluss – DIN EN 10255 – Gewinderohrqualität – Rohrart L und Rohrart L1
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung Rohrart L [mm] Rohrwandstärke Rohrart L [mm] Außendurchmesser inkl. Beschichtung Rohrart L1 [mm] Rohrwandstärke Rohrart L1 [mm] 1½ 40 48,3 47,8–48,6 2,9 47,8–48,6 2,9 2 50 60,3 59,6–60,7 3,2 59,6–60,7 3,2 2½ 65 76,1 75,2–76,0 3,2 75,2–76,3 3,2 3 80 88,9 87,9–88,7 3,2 87,9–89,4 3,6 4 100 114,3 113,0–113,9 3,6 113,0–114,9 4,0 5 125 139,7 138,5–140,8 4,5 – – 6 150 165,1 163,9–166,5 4,5 – – -
Megapress- und Megapress S-Einpressanschluss – DIN EN 10255 – Gewinderohrqualität – Rohrart L2
Gewindegröße [Zoll] Nennweite DN Nennaußendurchmesser [mm] Außendurchmesser inkl. Beschichtung [mm] Rohrwandstärke [mm] 1½ 40 48,3 47,8–48,4 2,9 2 50 60,3 59,6–60,2 2,9 2½ 65 76,1 75,2–76,0 3,2 3 80 88,9 87,9–88,7 3,2 4 100 114,3 113,0–113,9 3,6
Installationen sicher und effizient mit Megapress
Ob Siederohr oder Gewinderohr: Mit Megapress lassen sich alle gängigen Stahlrohrqualitäten effizient verpressen. Die Siederohr- und Gewinderohrtabellen bieten eine klare Planungsgrundlage. Die Vorteile liegen auf der Hand: weniger Montagezeit, maximale Sicherheit, hohe Flexibilität – und mit dem Einpressanschluss eine Lösung für nachträgliche Anschlüsse.
Jetzt für den Viega Aktuell-Newsletter registrieren!
*Mögliche Stahlwerkstoffe gemäß DIN EN 10216-2 / DIN EN 10217-2: P195GH (1.0348), P235GH (1.0345) sowie P265GH (1.0425)
